คำนวณระยะฉายเครื่องโปรเจคเตอร์
เลือกยี่ห้อและรุ่น แล้วปรับขนาดภาพหรือระยะติดตั้ง ระบบจะคำนวณช่วงระยะฉายตามค่า Throw Ratio ที่ระบุในเอกสารของผู้ผลิต
1 เลือกเครื่องโปรเจคเตอร์
ค่านี้ใช้วางแผนและแสดงภาพตำแหน่งเท่านั้น ต้องตรวจ Lens Shift, Offset และขอบเขต Keystone ของรุ่นจริงก่อนติดตั้ง
2 ผลการคำนวณ
คำนวณจากค่าความสว่างที่ผู้ผลิตระบุและพื้นที่จอ เป็นเพียงค่าประมาณ ไม่รวมการสูญเสียจากโหมดภาพ อายุแหล่งกำเนิดแสง สภาพแวดล้อม และวัสดุจอ

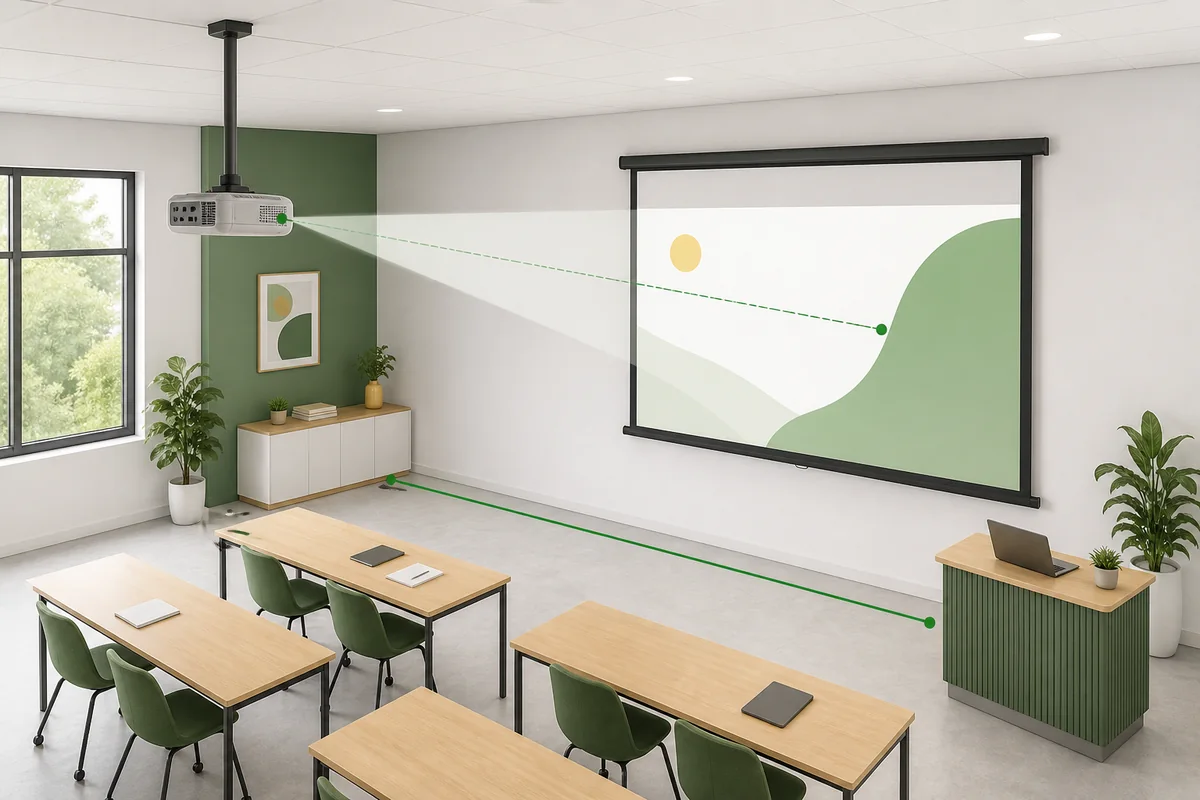

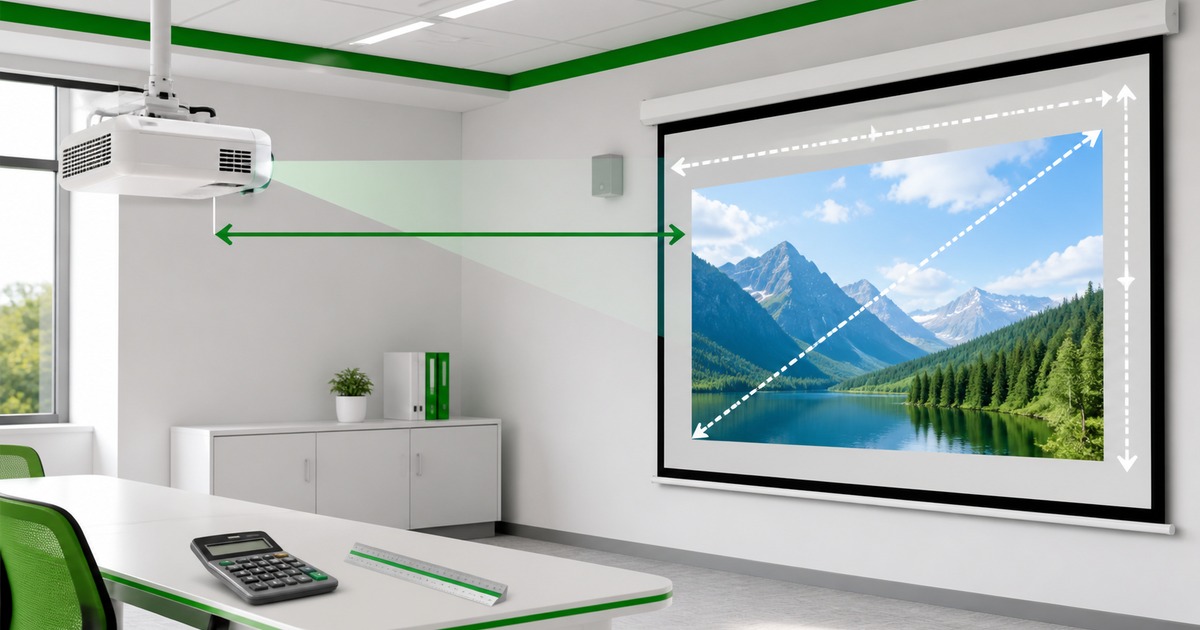

คำนวณระยะฉายเครื่องโปรเจคเตอร์ คืออะไร
ระยะฉาย หรือ Throw Distance คือระยะจากหน้าเลนส์ของเครื่องโปรเจคเตอร์ไปถึงพื้นผิวของจอรับภาพ ไม่ใช่ระยะจากด้านหลังตัวเครื่องหรือจุดยึดขาแขวน การวัดให้ถูกตำแหน่งสำคัญมาก เพราะความคลาดเคลื่อนเพียงเล็กน้อยอาจทำให้ภาพล้นจอ โดยเฉพาะโปรเจคเตอร์ระยะฉายสั้นและระยะฉายใกล้มาก
หัวใจของการคำนวณคือ Throw Ratio ซึ่งเป็นอัตราส่วนระหว่างระยะฉายกับความกว้างของภาพ สูตรพื้นฐานคือ ระยะฉาย = ความกว้างภาพ × Throw Ratio หลักการนี้ตรงกับคำอธิบายจาก Sony Support และเป็นหลักทางเรขาคณิตที่ใช้ในอุตสาหกรรมโปรเจคเตอร์
วิธีใช้โปรแกรมคำนวณระยะฉายเครื่องโปรเจคเตอร์
- เลือกยี่ห้อและรุ่น ระบบจะเติม Throw Ratio อัตราส่วนภาพ ความละเอียด ซูม และความสว่างที่ยืนยันได้ให้อัตโนมัติ
- เลือก “ล็อกขนาดภาพ” เมื่อทราบขนาดจอ หรือเลือก “ล็อกระยะฉาย” เมื่อทราบตำแหน่งติดตั้งเครื่อง
- ปรับขนาดภาพ ระยะฉาย และตำแหน่งซูม ค่าที่เชื่อมโยงกันจะเปลี่ยนทันทีโดยไม่ต้องกดปุ่มคำนวณ
- ตรวจอัตราส่วนภาพ 16:9, 16:10 หรือ 4:3 ให้ตรงกับสัญญาณและจอรับภาพจริง
- ใช้ช่วงต่ำสุด–สูงสุดเป็นกรอบวางตำแหน่งเบื้องต้น แล้วเปิดลิงก์แหล่งข้อมูลผู้ผลิตเพื่อตรวจคู่มืออีกครั้ง
ทำไมต้องแปลงขนาดแนวทแยงเป็นความกว้าง
ขนาดจอ 100 นิ้วหมายถึงเส้นทแยงมุม ไม่ใช่ความกว้าง แต่ Throw Ratio ใช้ความกว้างเป็นตัวคูณ จอ 100 นิ้วแบบ 16:9 กว้างประมาณ 2.21 เมตรและสูงประมาณ 1.25 เมตร ส่วนจอ 100 นิ้วแบบ 4:3 กว้างประมาณ 2.03 เมตรและสูงประมาณ 1.52 เมตร ดังนั้นขนาดแนวทแยงเท่ากันแต่อัตราส่วนภาพต่างกันย่อมให้ระยะฉายต่างกัน
เครื่องมือ All Educare จะแปลงเส้นทแยงมุมเป็นความกว้างและความสูงก่อน แล้วนำความกว้างไปคูณ Throw Ratio ต่ำสุดและสูงสุด ผลลัพธ์จึงแสดงเป็นช่วงที่เลนส์ของรุ่นนั้นรองรับ ไม่ใช่เลขเดียว ยกเว้นรุ่นที่ใช้เลนส์คงที่
ตัวอย่าง Epson EB-FH54 กับจอ 100 นิ้ว
Epson EB-FH54 มีอัตราส่วนภาพ 16:9 และ Throw Ratio 1.30–2.09 เมื่อเลือกภาพ 100 นิ้ว ความกว้างประมาณ 2.21 เมตร ระบบจึงคำนวณช่วงระยะจากหน้าเลนส์ถึงจอได้ประมาณ 2.88–4.63 เมตร ควรเผื่อพื้นที่สำหรับตัวเครื่อง สายสัญญาณ การระบายอากาศ และขาแขวนเพิ่มเติมจากค่าระยะเลนส์
ฐานข้อมูลโปรเจคเตอร์ 5 ยี่ห้อ
ฐานข้อมูลเริ่มต้นมี 29 รุ่นที่พบในกลุ่มสินค้าของ All Educare ครอบคลุม Acer, Epson, Vivitek, Panasonic และ BenQ ทุกระเบียนระบุ URL แหล่งข้อมูลผู้ผลิตไว้ในหน้าผลลัพธ์ ไม่ได้เชื่อมต่อหรือคัดลอกฐานข้อมูล โค้ด กราฟิก หรือเลย์เอาต์ของ ProjectorCentral
| ยี่ห้อ | รุ่นที่มีในเครื่องมือ | จำนวน |
|---|---|---|
| Acer | H6546Ki, XL2330W, PL1325W, P5535, P6605, XL2220, XL1220 | 7 รุ่น |
| Epson | EB-FH54, EB-L210W, EB-L210SF, EB-L210SW, EB-L260F, EB-760W, EB-W55, EB-W53 | 8 รุ่น |
| Vivitek | DH3660Z, DU4871Z, DW2650Z, DH2660Z, DU4771Z | 5 รุ่น |
| Panasonic | PT-VMW51, PT-VW540, PT-LB426, PT-LB386, PT-VMZ61 | 5 รุ่น |
| BenQ | MH560, MW826ST/MW826STH, LK936ST, SH753+ | 4 รุ่น |
Standard Throw, Short Throw และ Ultra Short Throw
โปรเจคเตอร์ระยะฉายมาตรฐาน
Standard Throw มักติดตั้งกลางห้องหรือด้านหลังผู้ชม ให้ความยืดหยุ่นด้านซูมและขนาดภาพ เหมาะกับห้องประชุม ห้องเรียน และห้องอบรมที่มีความลึกเพียงพอ ควรตรวจว่าโคมไฟ คาน หรือพัดลมเพดานไม่กีดขวางแนวลำแสง
โปรเจคเตอร์ระยะฉายสั้น
Short Throw สร้างภาพใหญ่จากระยะใกล้กว่า ช่วยลดเงาของผู้สอนและแสงที่เข้าตาผู้นำเสนอ เหมาะกับห้องเรียนหรือห้องประชุมขนาดเล็ก แต่ต้องติดตั้งแม่นยำเพราะการขยับเพียงไม่กี่เซนติเมตรมีผลต่อขนาดภาพชัดเจน
โปรเจคเตอร์ระยะฉายใกล้มาก
Ultra Short Throw ติดตั้งใกล้ผนังหรือจอมาก เหมาะกับพื้นที่จำกัดและงานอินเทอร์แอคทีฟ ควรใช้จอที่เรียบตึงและผนังได้ระดับ เพราะมุมฉายที่เฉียงจะทำให้เห็นความไม่เรียบของพื้นผิวได้ง่าย
ข้อควรตรวจสอบก่อนติดตั้งจริง
- ตรวจตาราง Projection Distance ในคู่มือของรุ่นและเลนส์ที่ใช้ โดยเฉพาะรุ่นเปลี่ยนเลนส์ได้
- วัดระยะจากหน้าเลนส์ ไม่ใช่จากตัวถังหรือขาแขวน
- เผื่อพื้นที่ด้านหลังเครื่องสำหรับสาย HDMI สายไฟ และการไหลเวียนอากาศ
- ตรวจ Lens Shift, Optical Zoom, Offset และตำแหน่งศูนย์กลางเลนส์
- หลีกเลี่ยง Digital Zoom หรือ Keystone มากเกินไป เพราะอาจลดพื้นที่พิกเซลและความคมชัด
- เลือก จอรับภาพโปรเจคเตอร์ ที่มีอัตราส่วนตรงกับเนื้อหาและความละเอียดของเครื่อง
- หากยังไม่ได้เลือกรุ่น ให้ดู โปรเจคเตอร์ทั้งหมดของ All Educare แล้วเปรียบเทียบระยะฉายกับขนาดห้อง
คำถามที่พบบ่อยเกี่ยวกับการคำนวณระยะฉาย
Throw Ratio ดูจากที่ไหน
ดูได้จากหัวข้อ Optical, Projection Lens หรือ Throw Ratio ใน Datasheet และคู่มือผู้ผลิต หากพบตัวเลขสองค่า เช่น 1.30–2.09 หมายถึงช่วงเลนส์จากมุมกว้างถึงมุมแคบ หากหาไม่พบควรยืนยันกับผู้จำหน่ายก่อนติดตั้ง
ใช้ขนาดจอรวมขอบดำหรือไม่
ไม่ใช้ เครื่องคำนวณอ้างอิงพื้นที่ภาพที่ฉายจริงภายในขอบจอ ขนาดแนวทแยงที่ผู้ผลิตระบุโดยทั่วไปหมายถึงพื้นที่รับภาพ แต่ควรตรวจแบบสินค้าอีกครั้งหากเป็นจอสั่งผลิต
ทำไมค่าจากเครื่องมืออาจต่างจากคู่มือเล็กน้อย
สูตร Throw Ratio เป็นค่าทางเรขาคณิต ส่วนตารางคู่มืออาจรวมความคลาดเคลื่อนของเลนส์ การปัดเศษ และข้อจำกัดของช่วงซูม รุ่นที่ใช้สูตรเฉพาะหรือเปลี่ยนเลนส์ได้ควรยึดคู่มือผู้ผลิตเป็นหลัก
คำนวณแล้วติดตั้งได้ทันทีหรือไม่
ควรใช้เป็นขั้นตอนวางแผนเบื้องต้น จากนั้นสำรวจสถานที่จริง ตรวจความแข็งแรงของฝ้า จุดไฟ จุดสัญญาณ และทดสอบภาพก่อนยึดขาแขวนถาวร งานที่ต้องการความแม่นยำสูงควรให้ช่างผู้ชำนาญดำเนินการ
สอบถามเพิ่มเติม
หากต้องการให้ All Educare ช่วย คำนวณระยะฉายเครื่องโปรเจคเตอร์ เลือกขนาดจอ หรือออกแบบตำแหน่งติดตั้งสำหรับห้องเรียนและห้องประชุม กรุณาเตรียมขนาดห้อง รุ่นโปรเจคเตอร์ และขนาดจอที่ต้องการ แล้วติดต่อทีมงานที่ โทร. 02-192-6691 หรือ LINE @alleducare
เช็กลิสต์สำรวจห้องก่อนเลือกตำแหน่งโปรเจคเตอร์
ก่อนนำผลจากโปรแกรมไปกำหนดตำแหน่งติดตั้ง ควรวัด ความกว้าง ความยาว และความสูงของห้อง พร้อมบันทึก ตำแหน่งผนัง จอรับภาพ โต๊ะประชุม กระดาน ประตู หน้าต่าง คาน ฝ้า โคมไฟ พัดลม และช่องปรับอากาศ ข้อมูลเหล่านี้ช่วยให้ช่างประเมินได้ว่า แนวลำแสง จะผ่านสิ่งกีดขวางหรือไม่ และยังช่วยเว้นพื้นที่ด้านหลังเครื่อง สำหรับต่อสายไฟ สายสัญญาณ รวมถึงการระบายความร้อน ตามระยะที่ผู้ผลิตกำหนด หากเป็นห้องเรียน ควรพิจารณาตำแหน่งยืนของครู เพื่อลดเงาที่บังภาพ ส่วนห้องประชุม ควรตรวจมุมมองจากที่นั่งแถวหน้าและแถวหลัง เพื่อให้ทุกคนเห็นรายละเอียดบนจอได้ชัดเจน
ขนาดจอที่เหมาะสมไม่ได้ขึ้นอยู่กับระยะฉายเพียงอย่างเดียว แต่สัมพันธ์กับ ความละเอียดของโปรเจคเตอร์ ประเภทเนื้อหา ระยะนั่งดู แสงภายในห้อง และอัตราส่วนภาพ งานนำเสนอทั่วไปมักใช้ 16:9 หรือ 16:10 ขณะที่เครื่อง XGA บางรุ่นรองรับพื้นที่ภาพหลักแบบ 4:3 การเลือกอัตราส่วนให้ตรงกับเครื่องและสื่อที่ใช้งาน จะช่วยลดแถบดำ และใช้พื้นที่จอได้คุ้มค่า หลังจากคำนวณแล้ว ควรตรวจว่า ช่วง Optical Zoom ครอบคลุมตำแหน่งติดตั้งจริง และหลีกเลี่ยงการแก้รูปทรงด้วย Keystone มากเกินจำเป็น เพราะอาจทำให้พื้นที่พิกเซลที่ใช้งานลดลง
สำหรับงานที่ใช้ โปรเจคเตอร์ระยะสั้น โปรเจคเตอร์เลเซอร์ หรือเลนส์แบบเปลี่ยนได้ ควรตรวจ Projection Distance Table ของรหัสเลนส์โดยตรง เนื่องจากเครื่องรุ่นเดียวกันอาจให้ช่วง Throw Ratio ต่างกันตามเลนส์ที่ติดตั้ง การคำนวณระยะฉายเครื่องโปรเจคเตอร์ จึงควรเป็นจุดเริ่มต้นสำหรับวางแผนงบประมาณและตำแหน่งอุปกรณ์ แล้วตามด้วยการสำรวจพื้นที่ ทดสอบภาพ และยืนยันแบบก่อนเจาะยึดจริง หากระยะห้องอยู่ใกล้ขอบต่ำสุดหรือสูงสุดของช่วงคำนวณ แนะนำให้เผื่อระยะสำหรับการปรับซูมและความคลาดเคลื่อนของการติดตั้ง เพื่อให้ปรับภาพพอดีกับจอได้สะดวกในวันส่งมอบงาน
อีกขั้นตอนที่ไม่ควรมองข้าม คือการตรวจแสงรบกวนในช่วงเวลาที่ใช้งานจริง ห้องที่มีหน้าต่างมาก อาจต้องใช้ม่านควบคุมแสง หรือเลือกจอที่เหมาะกับสภาพแวดล้อม ควรวางจุดปลั๊กไฟและช่องสัญญาณให้เดินสายได้ปลอดภัย ไม่พาดผ่านทางเดิน พร้อมตรวจน้ำหนักเครื่องกับพิกัดรับน้ำหนักของขาแขวนและโครงสร้างเหนือฝ้า การบันทึกภาพถ่ายและค่าระยะทุกจุด จะช่วยให้ทีมออกแบบ ทีมขาย และทีมติดตั้งสื่อสารตรงกัน ลดการแก้ไขหน้างาน และช่วยประมาณความยาวสายกับอุปกรณ์เสริมได้แม่นยำขึ้น
เมื่อเลือกรุ่นได้แล้ว ให้กรอก Throw Ratio ตามเอกสารล่าสุดของผู้ผลิต เปรียบเทียบผลอย่างน้อยสองขนาดจอ และเลือกตำแหน่งที่ยังเหลือช่วงปรับเลนส์ทั้งสองด้าน วิธีนี้ช่วยรองรับความคลาดเคลื่อนจากการวัด และทำให้ปรับภาพในขั้นตอนทดสอบระบบได้ง่ายขึ้น
ควรเก็บแบบแปลน ระยะติดตั้ง รุ่นเครื่อง ขนาดจอ ค่าเลนส์ ตำแหน่งสาย และผลทดสอบไว้เป็นเอกสารอ้างอิง เพื่อให้การบำรุงรักษา การเปลี่ยนเครื่อง หรือการปรับปรุงห้องในอนาคตทำได้รวดเร็ว ผู้ดูแลระบบควรตรวจความสะอาดเลนส์ ช่องระบายอากาศ ความตึงของจอ และความแน่นของอุปกรณ์ยึดตามรอบที่เหมาะสม พร้อมทดสอบภาพจากแหล่งสัญญาณที่ใช้งานจริง
วิธีอ่านผลคำนวณและเลือกตำแหน่งติดตั้งทีละขั้น
ขั้นที่หนึ่ง ตรวจรุ่นและเลนส์ เริ่มจากอ่านชื่อรุ่นเต็ม บนฉลากเครื่อง ใบเสนอราคา หรือเอกสาร Specification เพราะอักษรท้ายรุ่น อาจหมายถึง ความละเอียด เลนส์ หรือภูมิภาคจำหน่ายที่ต่างกัน จากนั้นค้นหัวข้อ Throw Ratio, Projection Distance, Zoom Ratio และ Screen Size ในเอกสารผู้ผลิต ถ้าเป็นเครื่องแบบ Interchangeable Lens ต้องใช้ค่าของรหัสเลนส์ ไม่ควรใช้ค่าของตัวเครื่องเพียงอย่างเดียว หากไม่พบรุ่นในรายการของโปรแกรม ให้เลือกโหมดกรอกเอง และบันทึกแหล่งข้อมูลไว้สำหรับตรวจสอบภายหลัง
ขั้นที่สอง เลือกอัตราส่วนภาพ ตรวจความละเอียด Native Resolution ของโปรเจคเตอร์ และรูปแบบเนื้อหาหลัก ห้องที่นำเสนอวิดีโอ Full HD หรือ 4K มักเหมาะกับ 16:9 งานคอมพิวเตอร์ WXGA หรือ WUXGA มักใช้ 16:10 ส่วนเครื่อง XGA รุ่นเก่าหรือเอกสารบางประเภทอาจใช้ 4:3 การกรอกอัตราส่วนผิด จะทำให้ความกว้างภาพที่ใช้ในสูตรคลาดเคลื่อน แม้จำนวนแนวทแยงเป็นนิ้วจะเท่ากัน จึงควรเลือกจอรับภาพให้ตรงกับรูปแบบที่ใช้งานบ่อยที่สุด
ขั้นที่สาม กำหนดขนาดจอ ใช้ขนาดแนวทแยงของพื้นที่รับภาพ ไม่รวมกรอบดำหรือกล่องมอเตอร์ สำหรับห้องที่ยังไม่ได้ซื้อจอ ควรประเมินจากระยะนั่งดู ความสูงฝ้า ระดับสายตา และความละเอียดของข้อความบนสไลด์ แล้วทดลองอย่างน้อยสองขนาด เช่น 100 นิ้ว กับ 120 นิ้ว เพื่อเปรียบเทียบผล หากภาพใหญ่ขึ้น ความกว้างภาพจะเพิ่ม และช่วงระยะฉายจะเพิ่มตามสัดส่วนเดียวกัน เมื่อใช้เลนส์และ Throw Ratio เดิม
ขั้นที่สี่ อ่านช่วงต่ำสุดและสูงสุด ค่าแรกของผลลัพธ์ คือระยะใกล้จอที่สุดโดยประมาณ เมื่อใช้ด้านกว้างของช่วงซูม ค่าอีกด้าน คือระยะไกลที่สุดโดยประมาณ เมื่อใช้ด้านแคบของช่วงซูม ตำแหน่งติดตั้งที่ดีควรอยู่ภายในช่วง และไม่ชิดปลายสุดเกินไป เพื่อเหลือระยะปรับภาพระหว่างทดสอบ หากแบบห้องบังคับให้ติดตั้งตรงขอบช่วง ควรยืนยันกับ Projection Distance Table ของผู้ผลิต และทดลองฉายจริงก่อนเจาะฝ้า
ขั้นที่ห้า ตรวจข้อจำกัดหน้างาน นำช่วงผลลัพธ์ไปเทียบกับพื้นที่จริง โดยวัดจากหน้าเลนส์ถึงผิวจอ ตรวจแนวกลางภาพ ตำแหน่ง Lens Shift ค่า Offset ความสูงขาแขวน และมุมเงยก้มของเครื่อง จากนั้นเผื่อช่องสำหรับบำรุงรักษา เปลี่ยนไส้กรอง ต่อสาย และถอดเครื่อง ห้ามติดชิดช่องลม หรือวางอุปกรณ์บังทางระบายความร้อน เพราะอาจกระทบอายุการใช้งานและความเสถียรของระบบ

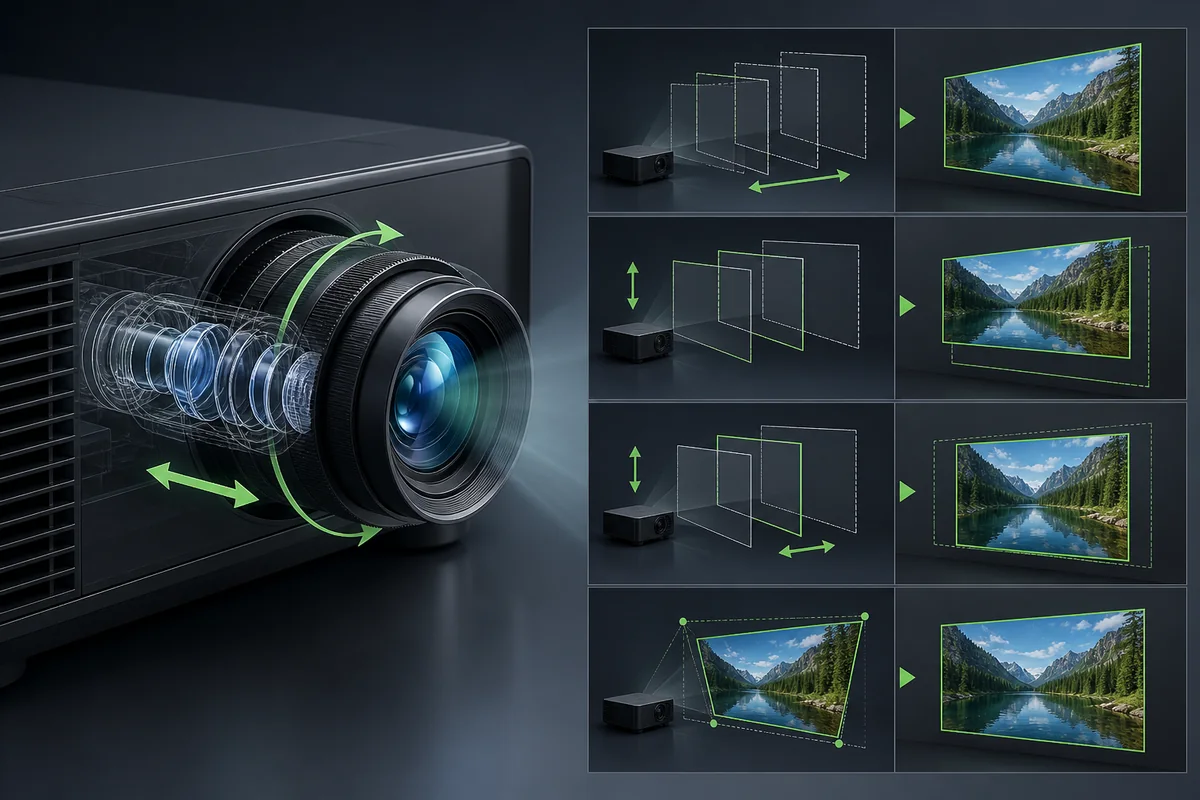

ค่า Optical Zoom, Lens Shift, Offset และ Keystone ต่างกันอย่างไร
Optical Zoom เปลี่ยนขนาดภาพด้วยชุดเลนส์ โดยคงความละเอียดต้นฉบับ และเป็นเหตุผลที่โปรเจคเตอร์หลายรุ่นมี Throw Ratio เป็นช่วง Lens Shift เลื่อนภาพในแนวตั้งหรือแนวนอนด้วยระบบออปติคัล โดยไม่ต้องเอียงตัวเครื่อง แต่ช่วงการเลื่อนแตกต่างกันในแต่ละรุ่น Offset อธิบายตำแหน่งภาพเมื่อเทียบกับแนวแกนเลนส์ และมีผลต่อความสูงของขาแขวน ส่วน Keystone เป็นการแก้รูปทรงภาพแบบดิจิทัล เมื่อเครื่องไม่ได้ตั้งฉากกับจอ ควรใช้เท่าที่จำเป็น เพราะอาจลดพื้นที่พิกเซลที่แสดงผลจริง
การที่ระยะฉายอยู่ในช่วง ไม่ได้หมายความว่า ตำแหน่งความสูงและแนวซ้ายขวาจะถูกต้องเสมอไป โปรเจคเตอร์ที่ไม่มี Lens Shift ต้องจัดศูนย์เลนส์ตามตำแหน่งที่คู่มือระบุอย่างระมัดระวัง ขณะที่รุ่นที่มี Lens Shift ให้ความยืดหยุ่นมากกว่า แต่ไม่ควรสมมติว่าปรับได้ทุกทิศทางพร้อมกันเต็มช่วง เพราะผู้ผลิตบางรายกำหนดความสัมพันธ์ระหว่างการเลื่อนแนวตั้งและแนวนอน
ข้อผิดพลาดที่พบบ่อยในการวัดระยะฉาย
- วัดจากด้านหลังตัวเครื่อง แทนที่จะวัดจากหน้าเลนส์ ทำให้ตำแหน่งแขวนคลาดเคลื่อนตามความยาวตัวถัง
- ใช้ขนาดจอรวมกรอบ แทนพื้นที่รับภาพจริง ทำให้ความกว้างในสูตรมากกว่าความเป็นจริง
- เลือกอัตราส่วน 16:9 ทั้งที่เครื่องหรือจอเป็น 16:10 หรือ 4:3 ทำให้ช่วงระยะที่คำนวณไม่ตรง
- ใช้ Throw Ratio ของรุ่นชื่อใกล้เคียง โดยไม่ได้ตรวจอักษรท้ายรุ่นและเอกสารภูมิภาค
- ลืมตรวจความลึกของขาแขวน คาน ฝ้า โคมไฟ พัดลม และทางเดินสายเหนือฝ้า
- เลือกตำแหน่งตรงปลายสุดของช่วงซูม จนไม่มีพื้นที่เผื่อสำหรับปรับภาพในวันติดตั้ง
- พึ่ง Keystone มากเกินไป แทนการวางเครื่องให้ตั้งฉากและอยู่ในแนวที่เหมาะสม
- ไม่ทดสอบกับคอมพิวเตอร์ กล่องนำเสนอ หรือแหล่งสัญญาณจริง ก่อนยึดอุปกรณ์ถาวร
ข้อมูลที่ควรส่งให้ทีมออกแบบระบบภาพ
เพื่อให้ทีมงานช่วยตรวจแบบได้รวดเร็ว ควรส่ง ชื่อรุ่นเครื่อง รหัสเลนส์ ขนาดจอ อัตราส่วนภาพ ขนาดห้อง ความสูงฝ้า ระยะผนังถึงตำแหน่งแขวน รูปถ่ายหน้างาน แบบแปลน ตำแหน่งไฟ ตำแหน่งสัญญาณ และประเภทเนื้อหาที่ใช้ หากเป็นห้องเรียน ควรระบุจุดยืนผู้สอน หากเป็นห้องประชุม ควรระบุตำแหน่งโต๊ะและกล้องประชุม หากเป็นห้องจัดแสดง ควรระบุชั่วโมงใช้งานต่อวันและระดับแสง เพื่อประเมินความสว่าง ระบบระบายอากาศ และการบำรุงรักษาร่วมกับระยะฉาย
ผลคำนวณจากหน้าเว็บควรถูกแนบกับแบบสำรวจ พร้อมวันที่ แหล่งข้อมูล และเวอร์ชันเอกสารผู้ผลิต เพราะสเปกสินค้าอาจเปลี่ยนตามภูมิภาคหรือรุ่นย่อย การทำบันทึกนี้ ช่วยให้ผู้อนุมัติ ผู้ติดตั้ง และผู้ดูแลอาคาร ตรวจสอบที่มาของตัวเลขได้ง่าย และลดความเข้าใจคลาดเคลื่อนเมื่อมีการเปลี่ยนรุ่นทดแทนในอนาคต
ตารางตัวอย่างขนาดจอและระยะฉายของ Epson EB-FH54
ตารางต่อไปนี้เป็นตัวอย่างทางคณิตศาสตร์ สำหรับ Epson EB-FH54 ที่มีอัตราส่วนภาพ 16:9 และ Throw Ratio 1.30–2.09 ตัวเลขปัดเป็นสองตำแหน่ง ใช้สำหรับวางแผนเบื้องต้นเท่านั้น ระยะจริงต้องยืนยันกับคู่มือ Projection Distance ของเครื่อง และเผื่อระยะติดตั้งสำหรับตัวถัง ขาแขวน สายสัญญาณ และการระบายอากาศ
| ขนาดจอแนวทแยง | ความกว้างภาพโดยประมาณ | ความสูงภาพโดยประมาณ | ช่วงระยะจากเลนส์ถึงจอ |
|---|---|---|---|
| 80 นิ้ว | 1.77 เมตร | 1.00 เมตร | 2.30–3.70 เมตร |
| 100 นิ้ว | 2.21 เมตร | 1.25 เมตร | 2.88–4.63 เมตร |
| 120 นิ้ว | 2.66 เมตร | 1.49 เมตร | 3.45–5.55 เมตร |
| 150 นิ้ว | 3.32 เมตร | 1.87 เมตร | 4.32–6.94 เมตร |
จากตารางจะเห็นว่า เมื่อเพิ่มจอจาก 100 นิ้ว เป็น 120 นิ้ว ทั้งความกว้าง ความสูง และระยะฉาย จะเพิ่มประมาณยี่สิบเปอร์เซ็นต์ เพราะสูตรอาศัยความสัมพันธ์เชิงเส้นของความกว้างภาพกับ Throw Ratio อย่างไรก็ตาม การเลือกจอใหญ่ขึ้น ต้องพิจารณาความสว่างบนพื้นที่ภาพ ระยะนั่งดู ความละเอียดของเนื้อหา และความสูงจากพื้นถึงขอบล่างของจอร่วมด้วย ไม่ควรตัดสินจากระยะฉายเพียงรายการเดียว

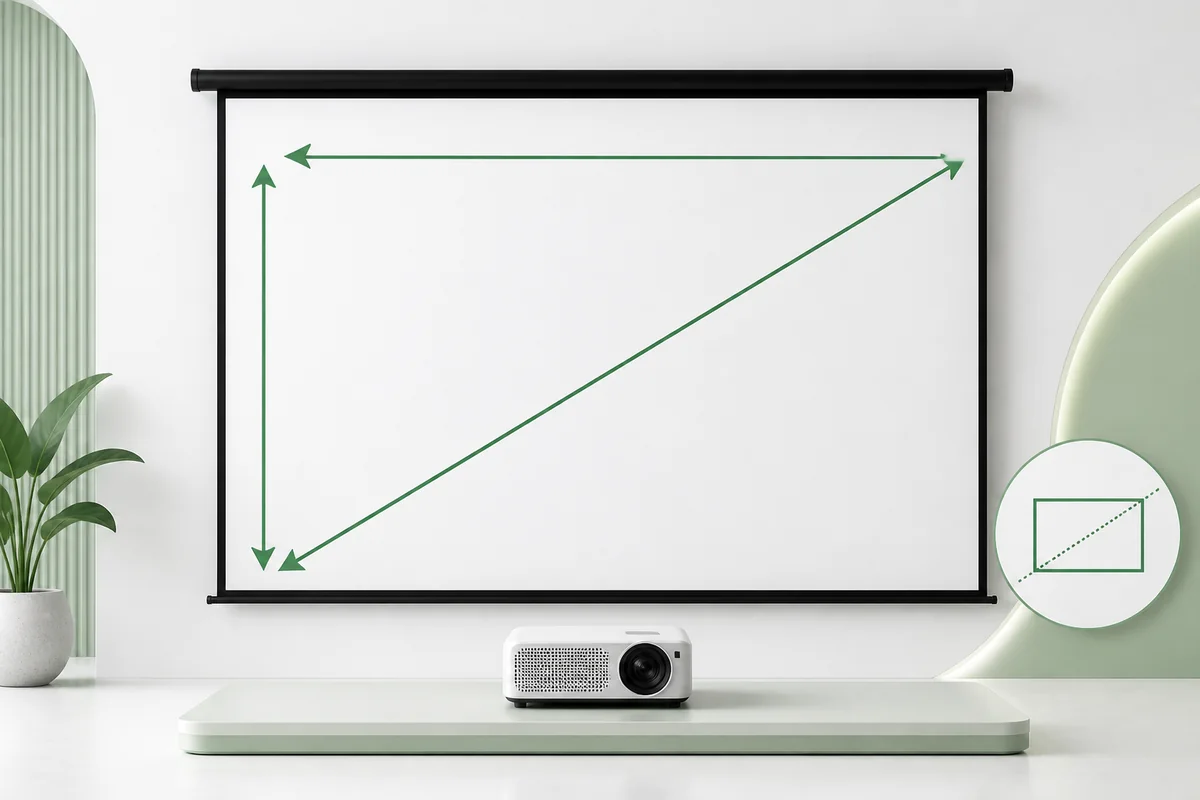

วิธีคำนวณความกว้างและความสูงของจอจากแนวทแยง
หน่วยนิ้วที่ใช้เรียกขนาดจอ คือความยาวแนวทแยงของพื้นที่รับภาพ หากทราบอัตราส่วนภาพ สามารถแยกเป็นความกว้างและความสูงได้ สำหรับจอ 16:9 ขนาด 100 นิ้ว ความกว้างประมาณ 87.16 นิ้ว หรือ 2.21 เมตร และความสูงประมาณ 49.03 นิ้ว หรือ 1.25 เมตร สำหรับจอ 16:10 ขนาด 100 นิ้ว ความกว้างประมาณ 84.80 นิ้ว หรือ 2.15 เมตร และความสูงประมาณ 53.00 นิ้ว หรือ 1.35 เมตร ส่วนจอ 4:3 ขนาด 100 นิ้ว ความกว้าง 80 นิ้ว หรือ 2.03 เมตร และความสูง 60 นิ้ว หรือ 1.52 เมตร
ความแตกต่างนี้อธิบายว่า ทำไมจอแนวทแยงเท่ากัน แต่ให้ระยะฉายไม่เท่ากัน เมื่อ Throw Ratio เท่ากัน สูตรใช้ความกว้างภาพ ไม่ได้ใช้แนวทแยงโดยตรง ดังนั้น ก่อนกดคำนวณ ควรตรวจทั้งขนาดแนวทแยงและอัตราส่วนภาพจากป้ายสินค้า ใบเสนอราคา หรือแบบ Shop Drawing ของจอรับภาพ

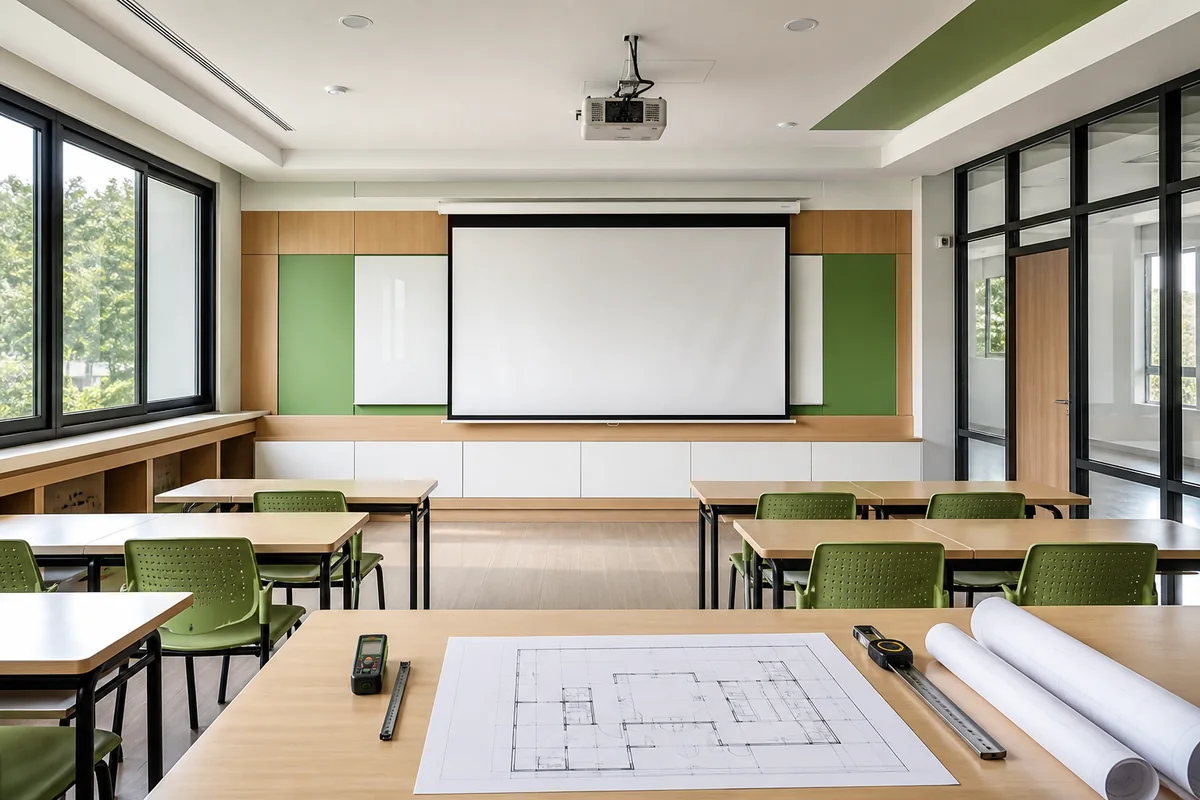

การออกแบบระยะฉายสำหรับห้องเรียน
ห้องเรียนต้องให้ครูเดินสอนได้ โดยไม่บังลำแสงหรือมองเข้าเลนส์โดยตรง ถ้าใช้โปรเจคเตอร์ระยะมาตรฐาน ควรพิจารณาติดตั้งเหนือแนวผู้ชม และจัดโต๊ะครูให้อยู่นอกแนวลำแสง หากพื้นที่หน้าห้องตื้น การเลือก Short Throw ช่วยย่นระยะและลดเงาได้ แต่ต้องติดตั้งจอหรือพื้นผิวให้เรียบ รวมถึงควบคุมตำแหน่งเครื่องอย่างแม่นยำ เพื่อป้องกันภาพบิดเบี้ยวที่ขอบ
ควรวัดความสูงขอบบนและขอบล่างของจอ ให้เนื้อหาส่วนสำคัญอยู่ในระดับมองสบายของผู้เรียน ตรวจแสงจากหน้าต่างและโคมไฟไม่ตกบนจอโดยตรง พร้อมวางตำแหน่งลำโพง กล้องบันทึก กระดาน และจุดควบคุมให้ทำงานร่วมกัน หากต้องใช้กระดานขาวร่วมกับภาพฉาย ควรกำหนดพื้นที่อย่างชัดเจน เพื่อไม่ให้การเขียนหรือผู้สอนบังภาพตลอดเวลา

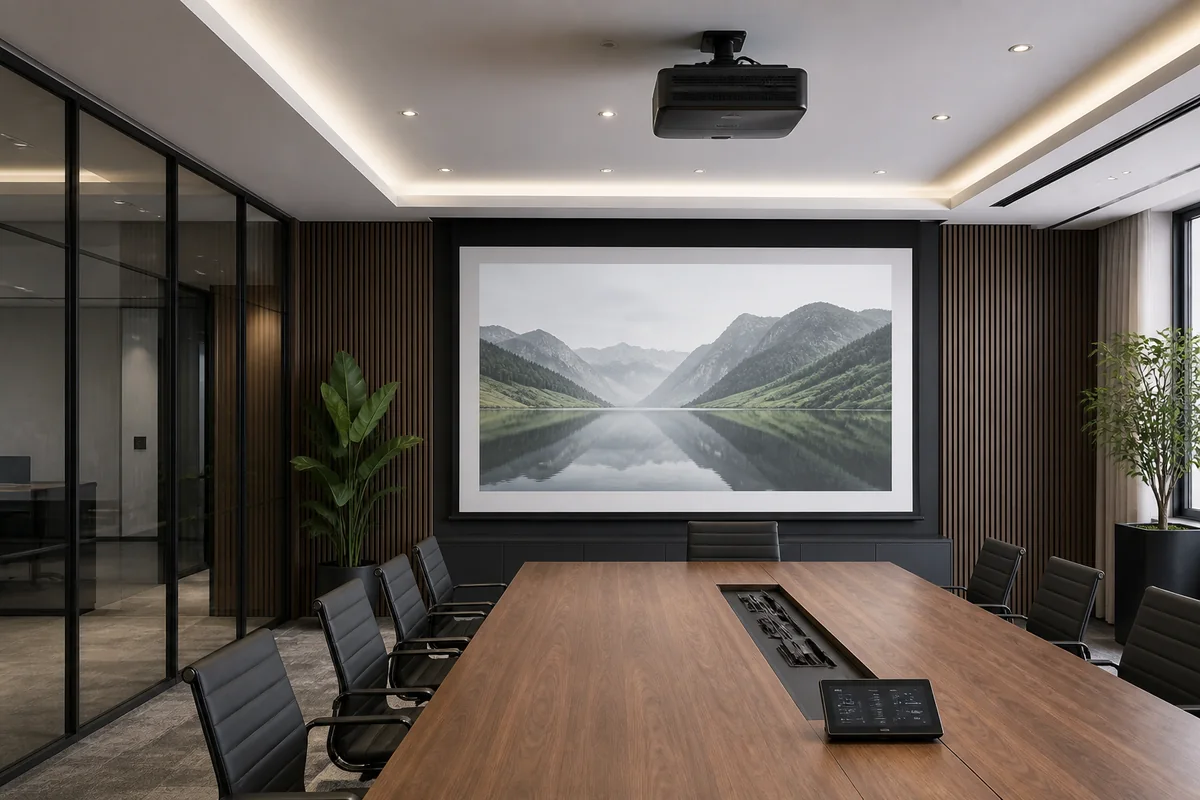

การออกแบบระยะฉายสำหรับห้องประชุม
ห้องประชุมควรเริ่มจากประเภทเนื้อหา เช่น สไลด์ ตารางข้อมูล วิดีโอ หรือระบบประชุมออนไลน์ เนื้อหาที่มีข้อความขนาดเล็ก ต้องให้ผู้ชมแถวหลังเห็นได้ชัด จึงอาจต้องใช้จอใหญ่กว่าเนื้อหาวิดีโอทั่วไป ตำแหน่งโปรเจคเตอร์ไม่ควรกีดขวางกล้อง ไมโครโฟน โคมไฟ หรือระบบปรับอากาศ และควรหลีกเลี่ยงเสียงพัดลมของเครื่องอยู่ใกล้ตำแหน่งประธานหรือไมโครโฟนมากเกินไป
หากโต๊ะประชุมยาว ควรตรวจแนวสายตาจากที่นั่งด้านข้าง ไม่ให้ภาพถูกบังด้วยจอคอมพิวเตอร์หรือผู้ร่วมประชุมด้านหน้า ระบบที่ใช้การนำเสนอแบบไร้สาย ควรทดสอบความละเอียดและอัตราส่วนภาพจากอุปกรณ์จริง ส่วนสาย HDMI ที่มีระยะไกล ต้องพิจารณาประเภทสาย ตัวขยายสัญญาณ หรือระบบส่งผ่านเครือข่ายให้เหมาะกับความยาวและแบนด์วิดท์ ไม่ควรเลือกสายจากระยะฉายเพียงอย่างเดียว
การเลือกจอรับภาพให้สัมพันธ์กับระยะฉาย
จอรับภาพมีหลายชนิด เช่น จอแขวนมือดึง จอมอเตอร์ จอขาตั้ง จอแบบ Fixed Frame และจอสำหรับโปรเจคเตอร์ระยะใกล้ แต่ละแบบมีขนาดกล่อง ขอบดำ วิธีติดตั้ง และความตึงของผิวจอต่างกัน งานที่ต้องการความเรียบสูง ควรเลือกโครงสร้างที่รักษาความตึงได้ดี โดยเฉพาะ Short Throw และ Ultra Short Throw ซึ่งแสดงความไม่เรียบของพื้นผิวได้ชัดกว่าการฉายมาตรฐาน
ค่า Gain และมุมรับชมของจอ ต้องพิจารณาร่วมกับความสว่างโปรเจคเตอร์ แสงรบกวน และตำแหน่งผู้ชม จอที่มี Gain สูง อาจให้ภาพสว่างขึ้นในบางมุม แต่ลดมุมรับชมและเกิดจุดสว่างไม่สม่ำเสมอได้ จึงควรเลือกตามสภาพห้องจริง พร้อมตรวจว่า พื้นที่ผนังรองรับขนาดกล่องมอเตอร์หรือกรอบจอ และไม่มีสวิตช์ ประตู หรืออุปกรณ์ดับเพลิงกีดขวาง
คำถามเพิ่มเติมก่อนใช้ผลคำนวณติดตั้งจริง
ระยะฉายต้องวัดถึงกระจกหน้าจอหรือถึงผนัง
ให้วัดถึงพื้นผิวที่รับภาพจริง ถ้าเป็นจอแขวน ให้ใช้ระนาบผิวจอเมื่อกางลงครบ ไม่ใช่ผนังด้านหลัง หากเป็นจอแบบกรอบ ให้ใช้ผิววัสดุฉาย ส่วนงานฉายบนผนัง ให้ใช้ระนาบผนังที่ตกแต่งเสร็จแล้ว ความต่างของระนาบเพียงเล็กน้อย อาจสำคัญกับโปรเจคเตอร์ระยะสั้น
ถ้าระยะติดตั้งอยู่ระหว่างค่าต่ำสุดและสูงสุด แปลว่าใช้ได้แน่นอนหรือไม่
ยังไม่ควรสรุปทันที เพราะต้องตรวจขนาดภาพที่ต้องการ ช่วงซูม ค่า Offset, Lens Shift, ตำแหน่งขาแขวน และข้อจำกัดการระบายอากาศด้วย ผลระยะฉายยืนยันเพียงความสัมพันธ์ด้านความกว้างภาพกับเลนส์ การติดตั้งครบถ้วนต้องผ่านการตรวจแนวตั้ง แนวนอน ความสูง และโครงสร้างรับน้ำหนัก
ใช้ค่ากลางของช่วง Throw Ratio ดีที่สุดหรือไม่
ค่ากลางมักให้พื้นที่เผื่อสำหรับปรับซูมทั้งสองด้าน จึงเป็นจุดเริ่มต้นที่ปลอดภัยสำหรับการออกแบบ แต่ไม่ใช่กฎตายตัว ห้องจริงอาจมีคาน ช่องลม หรือเส้นทางเดินสายบังคับตำแหน่ง ควรเลือกจุดที่อยู่ภายในช่วงอย่างมีระยะเผื่อ และตรวจคุณภาพภาพกับคู่มือของรุ่นนั้น
โปรเจคเตอร์ไม่มีในฐานข้อมูลต้องทำอย่างไร
เลือกตัวเลือกกรอก Throw Ratio เอง แล้วนำค่าต่ำสุดและสูงสุดจากเว็บไซต์ผู้ผลิต Datasheet หรือ User Manual มากรอก ห้ามใช้ค่าจากรุ่นชื่อคล้ายกัน หากเอกสารระบุค่าเดียว ให้ใส่ค่าเดียวกันทั้งช่องต่ำสุดและสูงสุด ผลจะเป็นระยะประมาณค่าเดียว จากนั้นตรวจตาราง Projection Distance เพื่อยืนยันอีกครั้ง
คำนวณย้อนกลับจากระยะที่มีอยู่ได้หรือไม่
ได้ เลือกโหมดหาขนาดภาพ กรอกระยะจากหน้าเลนส์ถึงจอ และเลือกอัตราส่วนภาพ ระบบจะแสดงช่วงขนาดแนวทแยงที่เลนส์อาจทำได้ตาม Throw Ratio วิธีนี้เหมาะกับห้องที่มีขาแขวนเดิม แต่ต้องตรวจว่า ตำแหน่งเดิมรองรับน้ำหนัก ขนาดตัวเครื่อง แนวแกนเลนส์ และสายสัญญาณของรุ่นใหม่ด้วย
ควรเผื่อระยะติดตั้งกี่เซนติเมตร
ไม่มีตัวเลขเดียวที่ใช้ได้กับทุกงาน ระยะเผื่อขึ้นอยู่กับความละเอียดในการวัด ช่วงซูม ความลึกตัวเครื่อง ขาแขวน หัวต่อสาย ช่องระบายอากาศ และโครงสร้างหน้างาน วิธีที่เหมาะสม คือเลือกตำแหน่งไม่ชิดขอบช่วงคำนวณ ตรวจระยะที่ผู้ผลิตกำหนด และทดสอบฉายก่อนยึดถาวร
สูตรตรวจสอบผลด้วยเครื่องคิดเลข
ผู้ที่ต้องการตรวจผลด้วยตนเอง สามารถใช้สูตร ระยะฉาย เท่ากับ ความกว้างภาพ คูณ Throw Ratio เริ่มจากแปลงแนวทแยงของจอเป็นความกว้างตามอัตราส่วนภาพ แล้วแปลงนิ้วเป็นเมตรด้วยค่า 0.0254 จากนั้นนำความกว้างเมตรคูณค่าต่ำสุดและค่าสูงสุดของ Throw Ratio ตัวอย่างจอ 16:9 ขนาด 120 นิ้ว มีความกว้างประมาณ 2.657 เมตร ถ้าเลนส์มี Throw Ratio 1.30–2.09 ช่วงระยะจะเท่ากับ 2.657 คูณ 1.30 ถึง 2.657 คูณ 2.09 หรือประมาณ 3.45–5.55 เมตร
การคำนวณย้อนกลับ ใช้สูตร ความกว้างภาพ เท่ากับ ระยะฉาย หาร Throw Ratio เนื่องจากเลนส์ซูมมีสองขอบเขต จึงต้องหารด้วยทั้งค่าต่ำสุดและค่าสูงสุด เพื่อหาช่วงความกว้างที่เป็นไปได้ แล้วแปลงความกว้างกลับเป็นแนวทแยงตามอัตราส่วนภาพ เครื่องมือของ All Educare ทำขั้นตอนเหล่านี้อัตโนมัติ และแสดงทั้งหน่วยเมตร เซนติเมตร ฟุต รวมถึงความกว้างกับความสูงของภาพ เพื่อช่วยตรวจแบบได้สะดวก
ขั้นตอนทดสอบก่อนส่งมอบงานติดตั้ง
เมื่อกำหนดตำแหน่งได้แล้ว ควรตั้งเครื่องชั่วคราวหรือใช้ขาแขวนที่ยังปรับได้ เปิด Test Pattern ของโปรเจคเตอร์ และตรวจว่าภาพเต็มพื้นที่รับภาพโดยไม่ใช้ Digital Zoom มากเกินไป ปรับโฟกัสที่กึ่งกลางและตรวจความคมชัดบริเวณมุม ตรวจเส้นแนวตั้ง แนวนอน รูปทรงสี่เหลี่ยม สี ความสว่าง และความสม่ำเสมอของภาพ จากนั้นทดลองสัญญาณจริงทุกช่องที่ใช้งาน เช่น HDMI, Wireless Presentation หรือระบบ Video Conference
หลังทดสอบภาพ ควรตรวจเสียงรบกวน อุณหภูมิ ช่องลม การสั่นของขาแขวน และความปลอดภัยของสายทุกเส้น สายเหนือฝ้าควรจัดระเบียบ ไม่รับน้ำหนักที่หัวต่อ และไม่อยู่ใกล้แหล่งรบกวนเกินข้อกำหนด ตรวจการเปิดปิดจากรีโมต ระบบควบคุม หรือสวิตช์กลาง พร้อมบันทึกการตั้งค่า ภาพถ่ายตำแหน่งจริง และหมายเลขอุปกรณ์ เพื่อใช้ในงานบำรุงรักษา
แนวทางใช้ผลคำนวณเมื่อเปลี่ยนโปรเจคเตอร์รุ่นใหม่
การเปลี่ยนเครื่องโดยใช้ขาแขวนเดิม ต้องเปรียบเทียบ Throw Ratio ของเครื่องเก่าและเครื่องใหม่ ไม่ใช่เปรียบเทียบเพียงความสว่างหรือความละเอียด หากช่วงเลนส์ใหม่ไม่ครอบคลุมระยะเดิม ภาพอาจไม่เต็มจอหรือใหญ่เกินขอบ แม้ตัวเครื่องติดตั้งได้ทางกายภาพ นอกจากนี้ควรตรวจตำแหน่งเลนส์ที่อาจเยื้องจากกึ่งกลางตัวถัง ความลึกของเครื่อง จุดยึดน็อต น้ำหนัก และระยะต่อสาย เพราะทั้งหมดมีผลกับตำแหน่งจริงของหน้าเลนส์
ถ้ารุ่นใหม่มีอัตราส่วนภาพต่างจากจอเดิม ควรตัดสินใจว่า จะคงจอเดิมและยอมรับพื้นที่ว่างบางส่วน หรือเปลี่ยนจอให้ตรงกับเนื้อหาหลัก การวิเคราะห์ล่วงหน้า ช่วยป้องกันค่าใช้จ่ายซ้ำซ้อนจากการย้ายขาแขวน เดินสายใหม่ หรือเปลี่ยนจอภายหลัง ทีม All Educare สามารถช่วยตรวจค่าระยะจากรุ่นและแบบห้อง ก่อนจัดทำข้อเสนอสำหรับอุปกรณ์และบริการติดตั้ง
สรุปการวางแผนระยะฉายที่แม่นยำ
กระบวนการที่เหมาะสม คือระบุรุ่นและเลนส์ให้ถูกต้อง เลือกอัตราส่วนภาพ กำหนดขนาดจอ คำนวณช่วงระยะ วัดจากหน้าเลนส์ สำรวจสิ่งกีดขวาง ตรวจ Lens Shift กับ Offset เผื่อพื้นที่ติดตั้ง และทดสอบภาพจริงก่อนยึดถาวร เครื่องคำนวณช่วยลดเวลาและลดข้อผิดพลาดเบื้องต้น แต่เอกสารผู้ผลิตกับสภาพหน้างานยังเป็นข้อมูลหลักสำหรับอนุมัติแบบทุกครั้ง
ถ้าจอใหญ่เกินผลคำนวณควรแก้อย่างไร
ตรวจขนาดพื้นที่รับภาพ อัตราส่วน และ Throw Ratio อีกครั้ง หากข้อมูลถูกต้อง ให้ขยับเครื่องเข้าใกล้จอภายในช่วงที่เลนส์รองรับ หรือปรับ Optical Zoom ไปด้านกว้าง หากยังไม่พอดี อาจต้องลดขนาดจอ เปลี่ยนตำแหน่งแขวน หรือเลือกเลนส์ที่มี Throw Ratio ต่ำกว่า ไม่ควรใช้ Digital Zoom เป็นวิธีหลัก เพราะลดพื้นที่พิกเซลที่ใช้แสดงภาพ
ถ้าภาพเล็กกว่าจอควรแก้อย่างไร
ขยับเครื่องออกจากจอภายในช่วงที่ผู้ผลิตอนุญาต หรือปรับ Optical Zoom ไปด้านแคบ หากตำแหน่งห้องไม่พอ ควรเลือกเลนส์ที่มี Throw Ratio สูงกว่า หรือปรับขนาดจอให้สัมพันธ์กับระยะที่มีอยู่ ก่อนย้ายเครื่องต้องตรวจคาน ฝ้า ระบบไฟ เส้นทางสาย และพื้นที่ระบายความร้อน เพื่อไม่สร้างปัญหาใหม่จากการแก้เพียงขนาดภาพ
ระยะฉายมีผลต่อความสว่างของภาพหรือไม่
ความสว่างที่ผู้ชมรับรู้สัมพันธ์กับขนาดพื้นที่ภาพ สภาพแสง ค่าความสว่างของเครื่อง โหมดภาพ อายุแหล่งกำเนิดแสง และคุณสมบัติจอ เมื่อขยายภาพให้ใหญ่ขึ้น แสงจะกระจายบนพื้นที่มากขึ้น ภาพจึงอาจดูสว่างลดลง แม้เครื่องอยู่ในช่วงระยะที่เลนส์ทำได้ การออกแบบต้องตรวจทั้งระยะฉายและความสว่าง ไม่ควรพิจารณาแยกจากกัน
ใช้ผนังแทนจอรับภาพได้หรือไม่
สามารถใช้ได้ในงานบางประเภท หากผนังเรียบ สีสม่ำเสมอ และตั้งฉากกับแนวฉาย แต่ผนังทั่วไปอาจมีคลื่น รอยต่อ หรือสีที่ทำให้ภาพผิดเพี้ยน จอรับภาพที่เหมาะสมช่วยควบคุมความเรียบ ขอบภาพ และการสะท้อนแสงได้ดีกว่า โดยเฉพาะงานที่ต้องการข้อความคมชัด หรือใช้โปรเจคเตอร์ระยะสั้น
ควรกลับมาตรวจค่าคำนวณทุกครั้ง เมื่อเปลี่ยนรุ่น เปลี่ยนเลนส์ เปลี่ยนขนาดจอ ปรับอัตราส่วนภาพ หรือย้ายตำแหน่งแขวน แม้ความต่างจะดูเล็กน้อย แต่สามารถทำให้ขอบภาพไม่ตรงจอ และกระทบงานเดินสายกับโครงสร้างได้ การตรวจซ้ำก่อนสั่งซื้อ ช่วยให้แบบ อุปกรณ์ และงบประมาณสอดคล้องกัน
ก่อนยืนยันแบบสุดท้าย ควรให้ผู้ใช้งาน เจ้าของพื้นที่ ผู้ดูแลอาคาร และผู้ติดตั้ง ตรวจตำแหน่งร่วมกัน พร้อมยืนยัน ขนาดจอ ระยะเลนส์ ความสูงภาพ จุดไฟ จุดสัญญาณ ทางบำรุงรักษา และอุปกรณ์ความปลอดภัย การอนุมัติจากข้อมูลชุดเดียวกัน ช่วยลดความคลาดเคลื่อนระหว่างแบบกับหน้างาน และทำให้การส่งมอบระบบเป็นไปตามวัตถุประสงค์ของห้อง
หลังส่งมอบ ควรเก็บ คู่มือ รีโมต รหัสผ่าน แบบสาย รายการตั้งค่า และข้อมูลติดต่อบริการไว้ในจุดที่ค้นหาได้ง่าย พร้อมกำหนดผู้รับผิดชอบ ตรวจภาพ ตรวจเสียง ตรวจอุณหภูมิ และทำความสะอาดตามรอบ การดูแลต่อเนื่อง ช่วยรักษาคุณภาพการฉาย ลดเวลาระบบหยุด และทำให้ข้อมูลตำแหน่งติดตั้งพร้อมใช้เมื่อมีการซ่อม หรือเปลี่ยนอุปกรณ์ในอนาคต
ศัพท์สำคัญเกี่ยวกับระยะฉายและระบบภาพ
- Throw Distance ระยะจากหน้าเลนส์ถึงพื้นผิวรับภาพ วัดตามแนวการฉาย ไม่ใช่จากด้านหลังตัวเครื่อง
- Throw Ratio อัตราส่วนระหว่างระยะฉายกับความกว้างภาพ ใช้เป็นค่าหลักในสูตรคำนวณตำแหน่ง
- Image Width ความกว้างของพื้นที่ภาพจริงภายในขอบจอ ไม่รวมกรอบหรือพื้นที่ติดตั้ง
- Diagonal Size ความยาวจากมุมหนึ่งถึงมุมตรงข้ามของพื้นที่รับภาพ เป็นขนาดนิ้วที่ใช้เรียกจอ
- Aspect Ratio สัดส่วนความกว้างต่อความสูง เช่น 16:9, 16:10 หรือ 4:3
- Native Resolution จำนวนพิกเซลจริงของแผงสร้างภาพ มีความสัมพันธ์กับอัตราส่วนหลักของเครื่อง
- Optical Zoom การเปลี่ยนขนาดภาพด้วยชุดเลนส์ ช่วยให้ติดตั้งได้ในช่วงระยะหนึ่ง
- Digital Zoom การย่อหรือขยายภาพด้วยการประมวลผล อาจลดจำนวนพิกเซลที่ใช้แสดงผล
- Lens Shift การเลื่อนตำแหน่งภาพด้วยระบบออปติคัล โดยไม่ต้องเอียงตัวเครื่อง
- Offset ความสัมพันธ์ระหว่างแนวแกนเลนส์กับตำแหน่งขอบหรือกึ่งกลางภาพบนจอ
- Keystone การแก้รูปทรงสี่เหลี่ยมแบบดิจิทัล เมื่อแนวฉายไม่ตั้งฉากกับจอ
- Projection Distance Table ตารางจากผู้ผลิตที่แสดงระยะสำหรับขนาดภาพต่าง ๆ ของรุ่นและเลนส์นั้น
- Test Pattern ภาพทดสอบสำหรับตรวจโฟกัส รูปทรง ตำแหน่ง ขอบภาพ และความสม่ำเสมอ
- Screen Gain คุณสมบัติการสะท้อนแสงของวัสดุจอ ต้องพิจารณาร่วมกับมุมรับชมและแสงห้อง
- Viewing Distance ระยะจากผู้ชมถึงจอ มีผลต่อการเลือกขนาดภาพและความสามารถในการอ่านข้อความ
- Short Throw เลนส์ที่สร้างภาพใหญ่จากระยะใกล้ ช่วยลดเงา แต่ต้องติดตั้งแม่นยำ
- Ultra Short Throw ระบบฉายใกล้ผนังหรือจอมาก ต้องให้ความสำคัญกับความเรียบและแนวระดับ
- Lens Center ตำแหน่งศูนย์กลางเลนส์ที่ใช้เป็นจุดอ้างอิงสำหรับแบบติดตั้ง
- Service Clearance พื้นที่เผื่อสำหรับต่อสาย ระบายอากาศ ถอดเครื่อง และบำรุงรักษา
- Mounting Point ตำแหน่งจุดยึดบนตัวเครื่องและโครงสร้าง ซึ่งไม่จำเป็นต้องตรงกับหน้าเลนส์
เช็กลิสต์ออกแบบตำแหน่งฉาย 15 รายการ
- ยืนยัน ยี่ห้อ รุ่น รหัสเลนส์ และภูมิภาคของเครื่อง จากเอกสารผู้ผลิตล่าสุด
- ยืนยัน ขนาดแนวทแยง ความกว้าง ความสูง และอัตราส่วน ของพื้นที่รับภาพจริง
- บันทึก Throw Ratio ต่ำสุด สูงสุด และ Projection Distance Table เพื่ออ้างอิง
- ใช้โปรแกรมคำนวณระยะฉาย อย่างน้อยสองขนาดจอ เพื่อเปรียบเทียบทางเลือก
- วัดระยะจากหน้าเลนส์ถึงผิวจอ และแยกระยะตัวถังออกจากแบบอย่างชัดเจน
- กำหนดศูนย์กลางเลนส์ แนวซ้ายขวา ความสูง และทิศทางฉาย ตามค่า Offset
- ตรวจ Lens Shift กับ Optical Zoom ว่าครอบคลุมตำแหน่งที่ออกแบบ โดยไม่ชิดปลายช่วง
- ตรวจคาน ฝ้า โคมไฟ พัดลม กล้อง ลำโพง หัวสปริงเกลอร์ และช่องปรับอากาศ
- เผื่อระยะด้านหลังและด้านข้าง สำหรับหัวต่อสาย การไหลเวียนอากาศ และการถอดบำรุง
- ตรวจน้ำหนักเครื่อง พิกัดขาแขวน จุดยึด และโครงสร้างรับน้ำหนักเหนือฝ้า
- คำนวณความยาวสายจากเส้นทางเดินจริง ไม่ใช้ระยะตรงจากเครื่องถึงอุปกรณ์ต้นทาง
- ตรวจความสว่าง แสงรบกวน Screen Gain และมุมรับชมจากที่นั่งสำคัญทุกตำแหน่ง
- ทดสอบ Test Pattern และแหล่งสัญญาณจริง ก่อนเจาะหรือยึดอุปกรณ์อย่างถาวร
- บันทึกค่าซูม โฟกัส Lens Shift Keystone และภาพถ่ายหลังปรับตั้งสำหรับงานบริการ
- ให้เจ้าของพื้นที่ ผู้ดูแลอาคาร ผู้ใช้งาน และผู้ติดตั้ง ตรวจแบบชุดเดียวกันก่อนอนุมัติ
คำถามที่ควรถามผู้ผลิตหรือผู้จำหน่ายก่อนติดตั้ง
- ค่า Throw Ratio ที่ประกาศ ใช้กับอัตราส่วนภาพ Native หรือมีเงื่อนไขการครอปภาพหรือไม่
- Projection Distance Table วัดจากจุดใดของเลนส์ และมีค่าความคลาดเคลื่อนเท่าใด
- Lens Shift ปรับได้กี่เปอร์เซ็นต์ และการปรับแนวตั้งกับแนวนอนมีข้อจำกัดร่วมกันหรือไม่
- Offset ของรุ่นนี้อ้างอิงขอบภาพหรือกึ่งกลางภาพ และเปลี่ยนตามขนาดจอหรือไม่
- ระยะเว้นช่องลมขั้นต่ำแต่ละด้าน และพื้นที่สำหรับถอดไส้กรองหรือฝาครอบคือเท่าใด
- ขาแขวนที่แนะนำรองรับน้ำหนัก จุดยึด และการปรับละเอียดของรุ่นนี้หรือไม่
- ความยาวสายและมาตรฐานสัญญาณที่รองรับ สำหรับความละเอียดและอัตรารีเฟรชที่ต้องการคืออะไร
- มีไฟล์ CAD, แบบ Dimension หรือ Template จุดยึด สำหรับจัดทำ Shop Drawing หรือไม่
- เงื่อนไขการรับประกันเกี่ยวกับการติดตั้ง การระบายอากาศ และการใช้งานต่อเนื่องเป็นอย่างไร
- มีรุ่นทดแทนหรือเลนส์ทางเลือก หากระยะหน้างานไม่อยู่ในช่วงของรุ่นที่เลือกหรือไม่
วิธีส่งข้อมูลให้ All Educare ช่วยตรวจระยะ
เริ่มจากถ่ายภาพผนังจอ ภาพด้านหลังห้อง ภาพฝ้า และภาพตำแหน่งอุปกรณ์เดิม วัดขนาดห้อง กว้าง ยาว สูง พร้อมระบุระยะจากผิวจอถึงตำแหน่งหน้าเลนส์ที่ต้องการ ระบุขนาดจอ อัตราส่วน รุ่นเครื่อง และรหัสเลนส์ ถ้ามีแบบ PDF หรือ CAD ควรทำเครื่องหมายจุดสำคัญและหน่วยวัดให้ชัดเจน จากนั้นแนบผลจากโปรแกรม พร้อมคำอธิบายประเภทการใช้งานและจำนวนผู้ชม
ทีมงานสามารถใช้ข้อมูลดังกล่าว ตรวจความสอดคล้องของระยะ เลนส์ จอ และตำแหน่งติดตั้งเบื้องต้น หากข้อมูลบางส่วนหาไม่ได้ ให้ระบุว่า ต้องยืนยัน แทนการประมาณโดยไม่มีหลักฐาน การจัดส่งข้อมูลครบ ช่วยให้การคำนวณระยะฉาย การเลือกอุปกรณ์ การประมาณสาย และการเตรียมบริการติดตั้ง มีความแม่นยำและตรวจสอบย้อนกลับได้มากขึ้น
การเลือกขนาดจอจากระยะนั่งดูและประเภทเนื้อหา
การเลือกขนาดจอควรเริ่มจากรายละเอียดที่ผู้ชมต้องมองเห็น ไม่ใช่เริ่มจากผนังที่ว่างเพียงอย่างเดียว สไลด์ที่มีข้อความ ตาราง ตัวเลข และงานออกแบบ ต้องให้ตัวอักษรแถวล่างอ่านได้จากที่นั่งไกลที่สุด ส่วนวิดีโอหรือภาพถ่าย อาจยอมรับขนาดองค์ประกอบเล็กกว่าได้ ควรทดสอบไฟล์ตัวอย่างจากผู้ใช้งานจริงบนจอขนาดใกล้เคียง ก่อนอนุมัติขนาดและคำนวณระยะฉายขั้นสุดท้าย
ขอบล่างของภาพต้องสูงพอ ไม่ถูกศีรษะผู้ชมด้านหน้าบัง แต่ขอบบนไม่ควรสูงจนผู้ชมแถวหน้าต้องเงยมากเกินไป ห้องที่มีพื้นระดับเดียว ต้องให้ความสำคัญกับแนวสายตาจากแถวหลัง หากใช้จอขนาดใหญ่มาก ควรตรวจความสูงฝ้า กล่องจอ พื้นที่เหนือฝ้า และระยะตกแต่งผนัง เพื่อให้พื้นที่รับภาพทั้งหมดอยู่ในตำแหน่งใช้งานได้จริง
ผลของอัตราส่วนภาพต่อการออกแบบห้อง
จอ 16:9 เหมาะกับเนื้อหาวิดีโอและสัญญาณภาพแบบจอกว้างจำนวนมาก จอ 16:10 ให้ความสูงเพิ่มสำหรับงานคอมพิวเตอร์ เอกสาร และสไลด์บางรูปแบบ ส่วน 4:3 พบในระบบ XGA และงานเดิมบางประเภท หากแหล่งสัญญาณกับจอมีอัตราส่วนต่างกัน อาจเกิดแถบดำ ภาพครอป หรือพื้นที่จอที่ไม่ได้ใช้ การออกแบบควรระบุว่า จะรักษาสัดส่วนต้นฉบับ ย่อให้พอดี หรือเติมเต็มพื้นที่ด้วยวิธีใด
เมื่อตัดสินใจอัตราส่วนแล้ว ให้ใช้ค่านั้นกับทุกขั้นตอน ตั้งแต่เลือกจอ วางตำแหน่งโปรเจคเตอร์ ทำแบบผนัง กำหนดพื้นที่ลำโพง และทดสอบสัญญาณ การเปลี่ยนอัตราส่วนภายหลัง อาจทำให้ความกว้างภาพและช่วงระยะที่ต้องการเปลี่ยน แม้ขนาดแนวทแยงที่ระบุบนใบเสนอราคาจะเท่าเดิม จึงควรบันทึกทั้งแนวทแยง ความกว้าง ความสูง และอัตราส่วนในเอกสารอนุมัติ
การคำนวณระยะฉายสำหรับโปรเจคเตอร์เปลี่ยนเลนส์ได้
เครื่องระดับติดตั้งบางประเภทจำหน่ายตัวเครื่องแยกจากเลนส์ ค่า Throw Ratio จึงผูกกับรหัสเลนส์ ผู้ใช้งานต้องเลือกเลนส์ก่อนคำนวณ ไม่ควรนำช่วงของเลนส์มาตรฐานไปใช้กับเลนส์ระยะสั้นหรือเลนส์ระยะไกล แม้ติดตั้งบนตัวเครื่องเดียวกัน เอกสาร Projection Distance ของเลนส์อาจระบุช่วงขนาดจอที่รองรับ ข้อจำกัด Lens Shift และสูตรพิเศษ ซึ่งต้องใช้ประกอบการออกแบบทุกครั้ง
สำหรับเลนส์ที่มีช่วงซูมกว้าง ควรหลีกเลี่ยงการออกแบบตรงขอบสุด หากโครงสร้างห้องอนุญาต ให้เลือกจุดที่เหลือระยะปรับทั้งสองด้าน พร้อมตรวจผลต่อความสว่างและตำแหน่งภาพ บางระบบมีค่าความสว่างแตกต่างตามตำแหน่งซูม จึงควรดูข้อมูล Optical Specification เพิ่มเติม และขอให้ผู้ผลิตหรือผู้จำหน่ายยืนยัน หากงานต้องการค่าความสว่างบนจอแบบคำนวณทางวิศวกรรม
การวางแผนสายไฟและสายสัญญาณร่วมกับระยะฉาย
ตำแหน่งหน้าเลนส์ที่ได้จากสูตร เป็นจุดอ้างอิงสำหรับตัวเครื่อง แต่เส้นทางสายต้องวัดจากพอร์ตจริง ผ่านขาแขวน เหนือฝ้า ไปยังโต๊ะควบคุม ตู้ Rack หรือจุดเชื่อมต่อผนัง ความยาวสายจริงจึงมากกว่าระยะฉาย ควรเผื่อสายสำหรับการถอดบริการ และรักษารัศมีโค้งตามชนิดสาย ไม่ดึงตึงหรือแขวนหัวต่อให้รับน้ำหนัก
สัญญาณความละเอียดสูงและระยะไกล ต้องเลือกเทคโนโลยีส่งสัญญาณให้เหมาะสม เช่น สายที่ผ่านการรับรอง ตัวขยายสัญญาณ หรือระบบส่งผ่านสายเครือข่ายตามข้อกำหนดของอุปกรณ์ ควรทดสอบความละเอียด อัตรารีเฟรช ระบบป้องกันเนื้อหา และเสียงจากแหล่งสัญญาณทุกชนิด ก่อนปิดฝ้าหรือส่งมอบ การเตรียมท่อร้อยสายสำรอง ช่วยให้เปลี่ยนเทคโนโลยีในอนาคตได้ง่ายขึ้น
การบันทึกข้อมูลและควบคุมเวอร์ชันแบบติดตั้ง
เอกสารแต่ละชุดควรระบุวันที่ ผู้จัดทำ รุ่นเครื่อง รหัสเลนส์ เวอร์ชัน Datasheet ขนาดจอ อัตราส่วนภาพ ค่า Throw Ratio และหน่วยวัดทั้งหมด หากมีการเปลี่ยนรุ่นหรือขนาดจอ ให้แก้ผลคำนวณและออกเลข Revision ใหม่ พร้อมบันทึกเหตุผลการเปลี่ยนแปลง การใช้ไฟล์ชื่อชัดเจน และเก็บแบบอนุมัติแยกจากแบบร่าง ช่วยลดความเสี่ยงที่ทีมติดตั้งใช้ข้อมูลเก่า
หลังติดตั้ง ควรอัปเดตแบบ As-built ด้วยระยะหน้าเลนส์จริง ความสูงจากพื้น ตำแหน่งปลั๊กและสาย หมายเลขเครื่อง หมายเลขขาแขวน และภาพถ่ายจุดยึดเหนือฝ้า เก็บผล Test Pattern กับภาพหน้าจอการตั้งค่า เพื่อให้ทีมบริการย้อนกลับมาปรับหรือเปลี่ยนอุปกรณ์ได้โดยไม่ต้องสำรวจใหม่ทั้งหมด ข้อมูลที่ตรวจสอบได้ มีคุณค่ามากกว่าการจำตำแหน่งจากประสบการณ์ของบุคคล
FAQ เพิ่มเติมเกี่ยวกับเครื่องคิดเลขระยะฉาย
หน่วยฟุตในผลลัพธ์ใช้กับแบบต่างประเทศได้หรือไม่
ใช้สำหรับอ้างอิงได้ โดยระบบแปลงจากเมตรด้วยอัตรา 1 เมตร เท่ากับประมาณ 3.28084 ฟุต อย่างไรก็ตาม แบบก่อสร้างอาจใช้ฟุตกับนิ้วร่วมกัน จึงควรตรวจวิธีปัดเศษ และเลือกหน่วยหลักเพียงชุดเดียวในเอกสาร เพื่อป้องกันความคลาดเคลื่อนจากการแปลงซ้ำหลายครั้ง
กรอกขนาดจอเป็นความกว้างแทนแนวทแยงได้หรือไม่
หน้าเครื่องมือรับค่าแนวทแยงเป็นนิ้ว เพราะเป็นรูปแบบที่ใช้เรียกขนาดจอทั่วไป หากทราบความกว้าง ให้ตรวจอัตราส่วนแล้วแปลงเป็นแนวทแยงก่อน หรือใช้สูตรระยะฉายโดยตรง ด้วยการนำความกว้างเมตรคูณ Throw Ratio ควรยืนยันว่า ความกว้างที่วัดเป็นพื้นที่รับภาพ ไม่รวมขอบดำหรือกรอบ
โปรแกรมรองรับจอที่สั่งผลิตขนาดพิเศษหรือไม่
รองรับได้ หากทราบขนาดแนวทแยงและอัตราส่วนภาพที่แน่นอน สำหรับจอขนาดพิเศษ ควรขอ Shop Drawing จากผู้ผลิตจอ ซึ่งระบุพื้นที่รับภาพ กล่อง มอเตอร์ กรอบ จุดยึด และระยะตก เพื่อใช้ตรวจทั้งสูตรเลนส์และพื้นที่ติดตั้ง ไม่ควรใช้เพียงขนาดภายนอกของสินค้า
ทำไมรุ่นเดียวกันจึงมีข้อมูลระยะต่างกันในบางเว็บไซต์
สาเหตุอาจมาจากภูมิภาค รุ่นย่อย วิธีปัดเศษ อัตราส่วนภาพ หรือการอ้างอิงเลนส์คนละรหัส ควรยึดเว็บไซต์ผู้ผลิตของภูมิภาคที่จำหน่าย เอกสาร PDF ของรุ่น และ User Manual เป็นลำดับแรก หากข้อมูลขัดแย้ง ให้ระบุว่า ต้องยืนยัน และสอบถามผู้ผลิตหรือผู้แทนจำหน่ายก่อนนำไปออกแบบ
ผลคำนวณใช้ทำใบเสนอราคาได้หรือไม่
ใช้ช่วยคัดกรองรุ่นและประเมินตำแหน่งเบื้องต้นได้ แต่ใบเสนอราคางานติดตั้งควรอ้างอิงแบบสำรวจจริง รุ่นสินค้า ขาแขวน ความยาวสาย งานโครงสร้าง ระบบไฟ และบริการที่ตกลงกัน หากยังไม่มีข้อมูลหน้างาน ควรระบุสมมติฐานและรายการที่ต้องยืนยันอย่างชัดเจน เพื่อไม่ให้ผลจากเครื่องคิดเลขถูกตีความเป็นแบบติดตั้งที่อนุมัติแล้ว
มาตรฐานการใช้ข้อมูลของเครื่องมือนี้
All Educare เลือกใช้ข้อมูลจากเว็บไซต์และเอกสารของผู้ผลิตเป็นหลัก บันทึกเฉพาะค่าที่จำเป็นต่อการคำนวณ และแสดงวันที่อัปเดต เพื่อให้ตรวจสอบย้อนกลับได้ โปรแกรมใช้สูตรทางเรขาคณิตทั่วไป ไม่คัดลอกฐานข้อมูล โค้ด กราฟิก หรือรูปแบบหน้าจอของบริการภายนอก เมื่อมีรุ่นใหม่ ควรเพิ่มข้อมูลหลังตรวจเอกสารต้นทาง และทดสอบผลตัวอย่างอย่างน้อยหนึ่งขนาดจอ
ผู้ใช้งานควรถือผลลัพธ์เป็นข้อมูลวางแผน ไม่ใช่คำรับรองตำแหน่งติดตั้ง ค่าจริงอาจได้รับผลจากความคลาดเคลื่อนของเลนส์ การปัดเศษ โครงสร้างขาแขวน ตำแหน่งศูนย์เลนส์ และเงื่อนไขในคู่มือ หากต้องการความแม่นยำสำหรับงานก่อสร้าง ให้ทำ Shop Drawing สำรวจพื้นที่ และขออนุมัติจากผู้เกี่ยวข้องก่อนดำเนินงาน
การตรวจระยะฉายหลังงานตกแต่งเสร็จ
แบบก่อสร้างกับสภาพจริงอาจต่างกัน หลังติดตั้งฝ้า ผนังตกแต่ง กล่องจอ และเฟอร์นิเจอร์ ควรวัดระยะซ้ำจากผิวจอถึงตำแหน่งหน้าเลนส์ ตรวจระดับฝ้า ความลึกช่องซ่อนจอ และตำแหน่งคานที่มองไม่เห็นในแบบเดิม หากระยะเปลี่ยน ให้คำนวณระยะฉายใหม่ก่อนนำขาแขวนขึ้นติดตั้ง การตรวจในขั้นนี้ช่วยลดความเสี่ยงจากการเจาะย้ายและซ่อมผิวงานภายหลัง
ควรใช้เครื่องวัดระยะที่เหมาะสม ตรวจซ้ำอย่างน้อยสองครั้ง และเทียบกับตลับเมตรในระยะสำคัญ บันทึกว่าจุดวัดอยู่ตรงศูนย์เลนส์ด้านใด ไม่ใช่เพียงเขียนตัวเลขบนแบบ หากจอเอียงหรือผนังไม่ตั้งฉาก ต้องแก้โครงสร้างหรือระนาบก่อน เพราะการชดเชยด้วย Keystone อาจทำให้ภาพดูตรง แต่ไม่ได้แก้ปัญหาระยะและความคมชัดที่ขอบ
การดูแลระบบเพื่อรักษาขนาดและความคมชัดของภาพ
หลังใช้งานไปช่วงหนึ่ง ฝุ่น การสั่น การถอดบริการ หรือการปรับเฟอร์นิเจอร์ อาจทำให้ภาพไม่ตรงจอ ควรตรวจโฟกัส ขอบภาพ ระดับเครื่อง ความแน่นของขาแขวน และความสะอาดของเลนส์ตามรอบที่เหมาะสม ห้ามใช้วัสดุหรือสารทำความสะอาดที่ผู้ผลิตไม่แนะนำ ตรวจช่องระบายอากาศ และรักษาพื้นที่รอบเครื่องไม่ให้มีสิ่งของบัง
เมื่อพบว่าภาพใหญ่หรือเล็กผิดปกติ ให้ตรวจ Optical Zoom ตำแหน่งเครื่อง และการตั้งค่าอัตราส่วนก่อนปรับ Keystone ตรวจว่ามีผู้เปลี่ยนความละเอียดจากแหล่งสัญญาณหรือไม่ และเปรียบเทียบกับภาพถ่ายค่าตั้งต้นในเอกสารส่งมอบ หากต้องย้ายเครื่อง ควรคำนวณระยะฉายกับรุ่นและขนาดจออีกครั้ง ไม่ควรใช้การคาดเดาจากตำแหน่งเดิม
แนวทางเข้าถึงข้อมูลสำหรับผู้ดูแลสถานที่
ควรจัดทำสรุปหนึ่งหน้า ระบุรุ่น หมายเลขเครื่อง ขนาดจอ ระยะหน้าเลนส์ ค่า Throw Ratio ช่องสัญญาณ วิธีเปิดปิด และเบอร์ติดต่อบริการ เก็บไฟล์คู่มือ แบบ As-built และรายการตั้งค่าในระบบส่วนกลางที่ผู้รับผิดชอบเข้าถึงได้ หากบุคลากรเปลี่ยน งานบำรุงรักษาจะดำเนินต่อได้โดยไม่ต้องเริ่มสำรวจข้อมูลใหม่
เครื่องมือนี้ไม่เก็บข้อมูลที่ผู้ใช้กรอก และทำงานในหน้าเว็บด้วยการคำนวณบนอุปกรณ์ของผู้ใช้ ค่าขนาดจอ ระยะ และ Throw Ratio ใช้แสดงผลทันทีภายในหน้าเท่านั้น อย่างไรก็ตาม ผู้ใช้งานควรหลีกเลี่ยงการส่งแบบอาคารที่มีข้อมูลอ่อนไหวผ่านช่องทางสาธารณะ และเลือกวิธีส่งเอกสารที่เหมาะกับนโยบายขององค์กร
สอบถามเพิ่มเติม
