LED FULL COLOR DISPLAY P3 ภายใน

คุณลักษณะของ จอ LED FULL COLOR DISPLAY P3 ภายใน

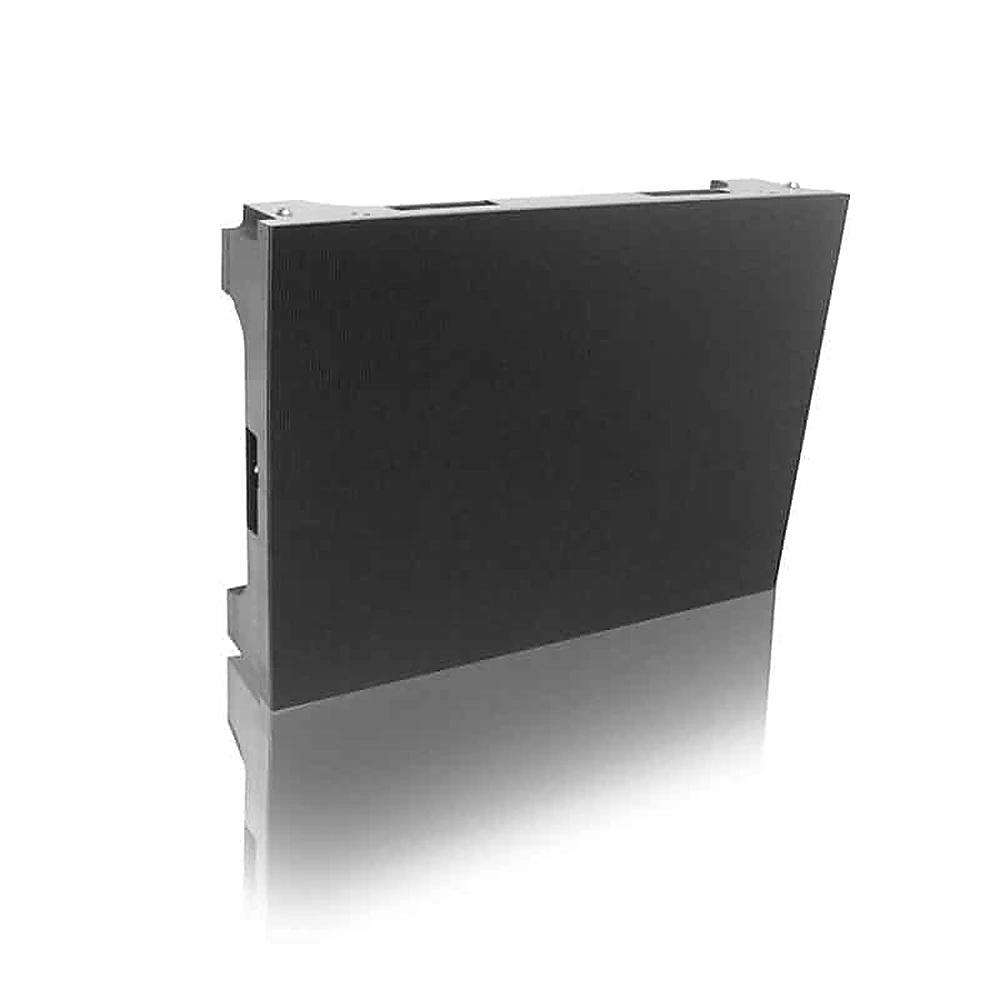

จอ LED FULL COLOR DISPLAY P3 แบบภายใน ขนาดโมดูลปกติ 192×192 มิลลิเมตร และสามารถนำมารวมต่อกันเป็น LED CABINET ได้โดยมีทั้งแบบ led full color front service และ จอแอลอีดีแบบ Back service ซึ่งแล้วแต่หน้างานของแต่ล่ะที่ว่ามีพื้นที่สะดวกแบบไหนนั่นเอง ซึ่งก็จะมีความละเอียดที่สูง ระยะการมองเห็นดีที่สุดที่ 3 เมตรขึ้นไป สามารถประกอบเป็นจอแอลอีดีขนาดใหญ่ได้ ส่วนใหญ่นิยมใช้สำหรับห้องที่ต้องการจอแสดงภาพที่ความละเอียดที่ค่อนข้างสูง เช่น ห้องประชุม หรือ ห้องนำเสนองาน เป็นต้น

จอ LED FULL COLOR DISPLAY P3 ภายใน ขนาด กว้าง 3.26 เมตร x สูง 1.72 เมตร แบบติดตั้งภายในอาคาร พร้อมติดตั้งจำนวน 1 ชุด ประกอบด้วย

• จอแสดงภาพ LED full color display แบบ P3 จำนวน 1 ชุด
• เครื่องรับส่งสัญญาณภาพหลายรูปแบบ
• เครื่องสำรองไฟขนาด 6,000 วัตต์
• งานระบบไฟฟ้าและ media management cable
• งานโครงสร้างรับน้ำหนักจอ

ข้อกำหนดทางเทคนิค

1. ข้อกำหนดทางเทคนิค
   1. จอแสดงภาพ LED full color display แบบ P3 จำนวน 1 ชุด
      • จอแสดงภาพ LED full color display แบบ P3 มีขนาดของตัวป้าย ไม่น้อยกว่า กว้าง 3.264 เมตร x  สูง 1.728 เมตร
      • คุณลักษณะของ LED chips ประกอบด้วย

   ใช้เทคโนโลยี SMD 3 in 1 โดยใช้หลอด LED lamp ที่ใช้ต้องมาจากผู้ผลิตที่มีมาตราฐานการผลิตสูงและเชื่อถือได้ เช่น EPISTAR, OPTOTECH, CREE, NATIONSTAR, KNLIGHT หรือ NICHIA

   • LED สีแดงมีความเข้มของแสงอยู่ที่ 425 MCD มุมมอง 120/120 องศา (ในแนวตั้งและแนวนอน)
   • LED สีเขียวมีความเข้มของแสงอยู่ที่ 1225 MCD มุมมอง 120/120 องศา (ในแนวตั้งและแนวนอน)
   • LED สีน้ำเงินมีความเข้มของแสงอยู่ที่ 335 MCD มุมมอง 120/120 องศา (ในแนวตั้งและแนวนอน)
   • มุมมองแนวตั้งไม่น้อยกว่า 120 องศา แนวนอน 120 องศา
   • มีความสว่าง 1500 mcd ต่อ ตารางเมตร
   • อุณหภูมิที่สามารถทำงานได้ที่ -30 องศาเซลเซียส ถึง +70 องศาเซลเซียส
   • ระบบสแกนโหมด 1/32
   • คลื่นความถี่ มากกว่า 60 Hz
   • อายุการใช้งานไม่น้อยกว่า 100,000 ชั่วโมง
   • LED display full color ได้ผ่านการทดสอบมาตราฐานดังนี้
   • FCC  Part 15, Subpart B:2014 ANSI C63.4:2009
   • CE EN 55022:2010/AC:2011 (Class B)
   • EN 61000-3-2:2014
   • EN 61000-3-3:2013
   • EN 55024:2010
   • EN 61000-6-1:2007
   • ICES-003:2012
   • EN 60529:2000
   • IEC test report IEC60950-1



   2. เครื่องรับส่งสัญญาณภาพหลายรูปแบบ สำหรับ จอ LED FULL COLOR DISPLAY P3 ภายใน

   คุณลักษณะทางกายภาพ

   • เป็นเครื่องรับสัญญาณภาพจาก เครื่องคอมพิวเตอร์ และ อุปกรณ์ส่งสัญญาณภาพอื่น ๆ ได้
   • สามารถส่งสัญญาณไปแสดงที่จอ LED DISPLAY FULL COLOR ได้
   • ตัวเครื่องมีจอ แสดงสถานะของเครื่อง
   • ด้านหน้าเครื่องแบ่งหมวดหมู่ไว้ 3 หมวดหมู่
     • หมวดหมู่ SET
     • หมวดหมู่ FUNCTION
     • หมวดหมู่ INPUT SELECTION
   • ด้านหลังเครื่องมีช่องรับสัญญาณเข้า ดังนี้
     • S1-DVI จำนวน 1 ช่อง
     • S2-HDMI จำนวน 1 ช่อง
     • S3-VGA และ S3-CV อย่างล่ะ 1 ช่อง
     • S4-VGA และ S4-CV อย่างล่ะ 1 ช่อง
     • S5-HDMI จำนวน 1 ช่อง
   • ด้านหลังเครื่องมีช่องส่งสัญญาณดังนี้
     • MONITOR จำนวน 1 ช่อง
     • LOOP จำนวน 1 ช่อง
   • ด้านหลังเครื่องมีช่องส่งสัญญาณออก ดังนี้
     • DVI-OUT1 จำนวน 1 ช่อง
     • DVI-OUT2 จำนวน 1 ช่อง
   • ด้านหลังเครื่องมีช่อง CTRL ดังนี้
     • LAN1(100M) จำนวน 1 ช่อง
     • LAN2(1000M) จำนวน 1 ช่อง
     • COM จำนวน 1 ช่อง
   • สามารถใส่การ์ดส่งสัญญาณภาพได้ไม่น้อยกว่า 2 การ์ด

   คุณลักษณะทางเทคนิค

   • รองรับเอาต์พุต 2.6 MEGA-PIXEL ที่ผู้ใช้กำหนด
   • ที่โหมด MOSAIC รองรับความละเอียดได้สูงสุด 2560×1536@60Hz
   • มี LAYOUT พื้นฐานให้ใช้งาน 3 รูปแบบ ทำให้ง่ายต่อการควบคุมหนาจอหลัก และ หน้าจอด้านข้าง
   • รองรับสัญญาณ ECHOING และ สัญญาณเข้า และ ออก แบบ VIEW REAL-TIME ได้โดยผ่านทางโปรแกรม
   • รองรับ การแสดงภาพหลายหน้าจอ
   • รองรับความละเอียดของภาพ 4K UHD
   • รองรับการแทรกภาพและตัวอักษร
   • รองรับ LUMA-KEY และ IMAGE TRANSPARENCY และ EDGE FEATHERING
   • รองรับการสำรองข้อมูลของสัญญาณขาเข้าหลายระดับ และ สัญญาณออกแบบ หลายเครื่อง
   • รองรับการปรับค่าความสว่างสัญญาณขาเข้าได้ โดยสามารถเลือกปรับค่าความสว่างจากสัญญาณขาเข้าได้ เป็นอิสระต่อกัน
   • มีหนังสือรับรองการสำรองอะไหล่ไม่น้อยกว่า 5 ปี โดยมีสำเนาจากโรงงานผู้ผลิต





   3. เครื่องสำรองไฟขนาดไม่น้อยกว่า 6000 วัตต์ สำหรับ จอ LED FULL COLOR DISPLAY P3 ภายใน

   • เป็นเครื่องสำรองไฟฟ้าที่มีขนาดกำลังไฟฟ้าไม่น้อยกว่า 6KVA/6KW
   • มีระบบการทำงานแบบ True Online Double Conversion Design ควบคุมการทำงานด้วยระบบ DSP (Digital Signal Processing)
   • ใช้แบตเตอรี่แบบ Sealed Lead Acid Maintenance Free
   • มีหน้าจอแสดงการทำงานแบบ LCD Display สามารถแสดงสภาวะการทำงานได้ดังนี้ Input Voltage, Output Voltage, Input Frequency, Output Frequency, Load Level, Battery Level, Low Battery, Battery Voltage, Battery Fault, Discharge Timer, Overload, Output Short and Fault Conditions
   • หน้าจอ LCD Display สามารถแสดงสถานะ การทำงานในส่วนต่างๆของระบบ UPS ในรูป System MIMIC (Graphic User-Friendly)
   • มีสัญญาณเสียงเตือนได้อย่างน้อยดังนี้ Battery mode, Low Battery, Overload และ Fault
   • มี Control Panel สำหรับการตั้งค่าต่างๆหรือสั่งงานเครื่องสำรองไฟได้ดังนี้
   • สามารถสั่งทดสอบแบตเตอรี่ได้ (Self Test)
   • สามารถเลือกเปิด-ปิดเสียงเตือนในขณะสำรองไฟฟ้าได้ (Alarm Mute)
   • สามารถตั้งค่า Shutdown time in minutes ได้ตั้งแต่ 0 – 300 นาที และ สามารถตั้งค่า Shutdown time in battery voltage ได้ตั้งแต่ 11.2 – 13.6 V
   • สามารถเลือกให้เครื่องสำรองไฟฟ้าทำงานในโหมดประหยัดพลังงานได้ (ECO Mode)
   • คุณสมบัติทางด้าน Input
   • แรงดันขาเข้า 110-300Vac at 50% Load, 220Vac ±20% at 100% load
   • ความถี่ขาเข้า 50/60 Hz +/- 10 %
   • Power Factor >0.99
   • มีระบบปรับจำนวนแบตเตอรี่ ( Battery voltage adjustment ) โดยเครื่องสำรองไฟฟ้ายังสามารถทำงานได้ปกติ
   • คุณสมบัติทางด้าน Output
   • แรงดันขาออก 208/220/230/240 Vac. +/- 1 % หรือดีกว่า
   • ความถี่ขาออก 50/60 Hz +/- 0.1 %
   • มีค่า Total Harmonic Distortion (THD) ≤ 1 % at linear load
   • มี Wave From ไฟฟ้าขาออกเป็น Pure sine wave
   • Overload 110% – 130% for 1 min, >130% for 1 sec
   • มีระบบ Emergency Power Off (EPO) เพื่อปิดระบบ UPS ในกรณีฉุกเฉินได้
   • มีพอร์ตสัญญาณ RS-232 และ USB พร้อมซอฟต์แวร์ควบคุมตรวจสอบการทำงานของเครื่องสำรองไฟฟ้า (UPS Monitoring and Controlling Software) สามารถทำงานบน Windows OS, Linux and MAC ได้
   • เป็นผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐานผลิตภัณฑ์อุตสาหกรรม มอก. 1291 เล่ม 1-2553,1291 เล่ม 2-2553 และ 1291 เล่ม 3-2555
   • เป็นผลิตภัณฑ์ที่ได้รับการรับรองมาตรฐาน EN 62040-1-1 (เป็นผลิตภัณฑ์ที่ได้รับมาตรฐานด้านความปลอดภัยทางไฟฟ้า) และ EN 62040-2 (ระบบป้องกันคลื่นรบกวน EMC )
   • โรงงานผลิต/ประกอบตั้งอยู่ในประเทศไทย และโรงงานนั้นต้องได้รับมาตรฐานการผลิต ISO 9001:20015 และมาตรฐานด้านสิ่งแวดล้อม ISO 14001:2015
   • มีระบบตรวจสอบและแจ้งเตือนอุณหภูมิการทำงาน (Operating Temperature)
   • สามารถทำงานร่วมกับเครื่องกำเนิดไฟฟ้าได้ (Generator Compatible)
   • ทำงานที่สภาพอากาศความชื้นสัมพัทธ์ 0-95% และที่อุณหภูมิ 0-40 °c
   • เสียงรบกวนขณะทำงาน < 45 dB ที่ระยะ 1 เมตร
   • มีหนังสือรับรองอะไหล่เป็นระยะเวลาไม่น้อยกว่า 5 ปี โดยระบุชื่อหน่วยงาน

   4. ระบบไฟฟ้าและระบบสายสัญญาณ

   • ต้องติดตั้งเดินสายสัญญาณระบบไฟ ตามมาตราฐาน ของการไฟฟ้า
   • ผู้ติดตั้งต้องมีบัตรประจำตัวผู้ได้รับรองความรู้ความสามารถ สาขา ช่างไฟฟ้า ภายในอาคาร จาก สมาคมส่งเสริมความปลอดภัยและอนามัยในการทำงาน (ประเทศไทย)
   • ผู้ติดตั้งเดินสายสัญญาณระบบภาพ ต้องใช้สายมาตราฐานและ ติดตั้งเดินสายตามมาตราฐานของสายสัญญาณแต่ล่ะชนิด

   5. งานโครงสร้างและติดตั้ง สำหรับ จอ LED FULL COLOR DISPLAY P3

   • ผู้รับจ้างต้องทำการติดตั้งโครงสร้างตามแบบที่ทางผู้ว่าจ้างกำหนด
