จอ LED FULL COLOR DISPLAY P5 ภายในและภายนอก ขนาดใหญ่

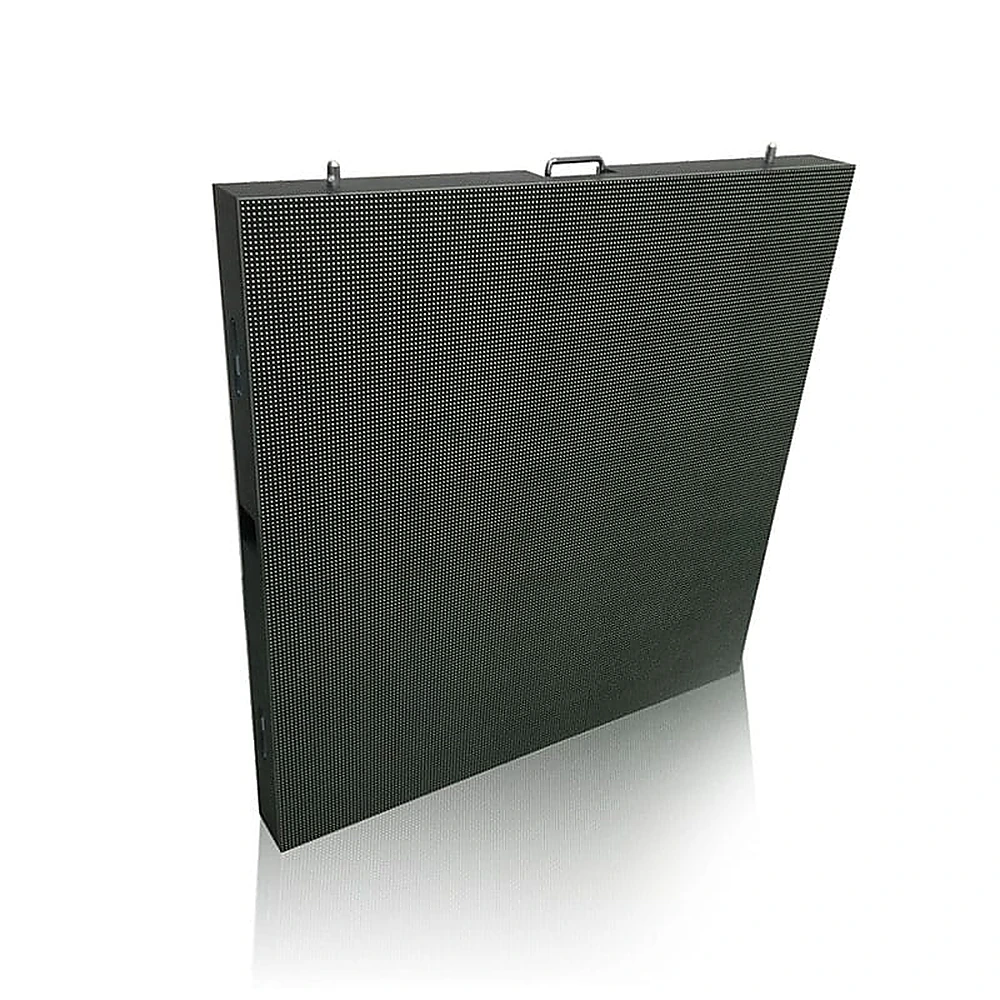

จอ LED full color display P5 ขนาดระยะห่างระหว่างเม็ดแอลอีดี 5 มิลลิเมตร ระยะการมองเห็นตั้งแต่ 5 เมตรขึ้นไปจะได้ภาพที่ชัดเจน ขนาด LED โมดูลมีขนาด 160×160 มิลลิเมตร. เมื่อต่อรวมเป็นตู้ CABINET จะได้ขนาด 96×96 เซนติเมตร ทั้งนี้แล้วแต่โรงงานผู้ผลิต ใช้เทคโนโลยี SMD และ Chipset ยี่ห้อ NationStar หรือ Epistar และ Power supply เป็นของ Meanwell เหมาะสำหรับใช้เป็นจอขนาดใหญ่ภายในห้องประชุม หรือ จอแสดภาพขนาดใหญ่สำหรับ นิทรรศการ โดย จอ LED FULL COLOR DISPLAY P5 มีคุณลักษณะ ดังนี้
- เป็นจอแสดงภาพแบบแอลอีดี สำหรับติดตั้งแบบภายใน หรือ ภายนอก
- เป็น จอ LED FULL COLOR DISPLAY P5 แบบภายในหรือภายนอก ขนาด กว้าง 6.72 เมตร x สูง 3.84 เมตร พร้อมติดตั้งจำนวน 1 ชุด ประกอบด้วย
- จอแสดงภาพ LED full color display แบบ P5 จำนวน 1 ชุด
- เครื่องรับส่งสัญญาณภาพหลายรูปแบบ
- งานระบบไฟฟ้าและ media management cable
- งานโครงสร้างรับน้ำหนักจอ
ข้อกำหนดทางเทคนิค
- จอแสดงภาพ LED full color display แบบ P5 จำนวน 1 ชุด
- จอแสดงภาพ LED full color display แบบ P5 มีขนาดของตัวป้าย ไม่น้อยกว่า กว้าง 6.72 x สูง 3.84 เมตร
1. คุณลักษณะของ LED chips ประกอบด้วย -
- ใช้เทคโนโลยี SMD 3 in 1 โดยใช้หลอด LED lamp ที่ใช้ต้องมาจากผู้ผลิตที่มีมาตราฐานการผลิตสูงและเชื่อถือได้ เช่น Epistar, Opto Tech, Cree, NationStar, Knlight หรือ Nichia
- LED สีแดงมีความเข้มของแสงอยู่ที่ 425 MCD มุมมอง 120/120 องศา (ในแนวตั้งและแนวนอน)
- LED สีเขียวมีความเข้มของแสงอยู่ที่ 1225 MCD มุมมอง 120/120 องศา (ในแนวตั้งและแนวนอน)
- LED สีน้ำเงินมีความเข้มของแสงอยู่ที่ 335 MCD มุมมอง 120/120 องศา (ในแนวตั้งและแนวนอน)
- มุมมองแนวตั้งไม่น้อยกว่า 120 องศา แนวนอน 120 องศา
- มีความสว่าง 1500 mcd ต่อ ตารางเมตร
- อุณหภูมิที่สามารถทำงานได้ที่ -30 องศาเซลเซียส ถึง +70 องศาเซลเซียส
- ระบบสแกนโหมด 1/16
- คลื่นความถี่ มากกว่า 60 Hz
- มีมาตราฐาน IP56 หรือ IP65 ในกรณีที่ใช้งานภายนอก
- อายุการใช้งานไม่น้อยกว่า 100,000 ชั่วโมง
- ตัวจอได้รับมาตราฐานการผลิตดังนี้
- เอกสารรับรองมาตราฐาน IP65 ของป้ายความละเอียด P5
- เอกสาร CME test report โดยตรวจสอบดังต่อไปนี้ test instrument used , power line conducted emission test, radiation emission test, harmonic current emission test, Voltage fluctuations & flicker test, electrostatic discharge immunity test, RF field strength susceptibility test, electrical fast transient/ burst immunity test, Surge test, Injected currents susceptibility test, Magnetic field immunity test, voltage dips and interruptions test พร้อมรายงานการตรวจสอบมาตราฐาน
- มีมาตราฐาน FCC test report ที่ตรวจสอบมาตราฐานดังนี้ EMC Emission test พร้อมรายงานการตรวจสอบมาตราฐาน
- มีมาตราฐาน CE test standard สำหรับ LED แบบภายนอก EN 55022:2010/AC:2011 (Class B), EN 61000-3-2:2014, EN61000-3-3:2013, EN55024:2010, EN 61000-6-1:2007
- มาตราฐาน PSE test standard : IEC60950-1:2005+A1:2009+A2:2013
- มาตราฐาน RoHS test standard : IEC62321-1:2013
- มีใบทดสอบ IC test report สำหรับ LED display screen Model P5 พร้อมรายละเอียดแสดงการทดสอบ
2. คุณลักษณะการ์ดส่งสัญญาณสำหรับป้ายประชาสัมพันธ์ สำหรับ จอ LED FULL COLOR DISPLAY P5
- สามารถใช้ร่วมกับเครื่องคอมพิวเตอร์ที่มีช่องเสียบแบบ PCI และเครื่องรับส่งสัญญาณภาพหลายรูปแบบ
- รองรับความละเอียดสูงสุดที่ ความกว้าง 2048 Pixel และความสูง 640 Pixel
- รองรับการแสดงโทนสีได้ 210 โทนสี
- มีฟังก์ชั่นรองรับการเชื่อมต่อตู้ CABINET ได้
- รองรับการแสดงผลแบบสแกนโหมดที่ 1,2,3,4,5,6,7,8,9,10,11,12,13,14,15 และ 16
- รองรับความละเอียดโมดูลตั้งแต่ 1 PIXEL ถึง 64 PIXELS
- รองรับการแสดงผล Gray level 0 ถึง 66536
- รองรับ Refresh frequency ตั้งแต่ 10Hz ถึง 3,000 Hz และ มีฟังก์ชั่น The Phase-lock synchronous ระยะตั้งแต่ 47Hz – 76Hz
- มีฟังก์ชั่นปรับค่าความสว่างได้ 256 Levels
- รองรับการส่งสัญญาณด้วยสายสัญญาณ RJ45
3. การ์ดรับสัญญาณสำหรับป้ายประชาสัมพันธ์ สำหรับ จอ LED FULL COLOR DISPLAY P5
- รองรับการส่งสัญญาณผ่านสายสัญญาณ RJ45
- รองรับสัญญาณ RGB 18 (260,000) Gray 1024×256 pixels
- รองรับการส่งสัญญาณไปกลับระหว่างการ์ดส่งสัญญาณ
- รองรับการสำรองข้อมูลระหว่างการส่งสัญญาณ
- มีฟังก์ชั่นแสดงผลอุณหภูมิของตัวการ์ด
4. เครื่องจ่ายไฟแบบสวิชชิ่ง สำหรับ จอ LED FULL COLOR DISPLAY P5
- มีแรงดันไฟฟ้าขาออก 5V และมีกระแสไฟขาออก 300 วัตต์
- Rate current ที่ 60 A
- RIPPLE & NOISE 150mVp-p
- Voltage ADJ. Range 4.5-5.5 V.
- Voltage tolerance note.3 +-3.0%
- Voltage Regulation Note.4 +-0.5%
- Load regulation Note.5 +-2.0%
- มี Frequency range 47-63 Hz
- Efficiency (typ.) 83.5%
- AC current (typ.) 6.8A/115VAC 3.4A/230VAC
- Inrush current (typ.) 60A/115VAC 60A/230VAC
- Leakage current <2mA/240VAC
- Over load 110-140% rate output power
- Protection type : Hiccup mode, recovers autiomatically after fault condition is removed
- มี function Fan on/off control
- สามารถทำงานภายในอุณหภูมิ -25องศาเซลเซียส ถึง +70องศาเซลเซียส
- มีมาตรฐาน UL, BSMI, CB test พร้อมเอกสารสำเนาแสดง
- มีค่า MTBF = 327.9K hrs min MIL-HDBK-217F (25c)
5. เครื่องรับส่งสัญญาณภาพหลากหลายรูปแบบ สำหรับ จอ LED FULL COLOR DISPLAY P5
- เป็นเครื่องรับสัญญาณภาพจาก เครื่องคอมพิวเตอร์ และ อุปกรณ์ส่งสัญญาณภาพอื่น ๆ ได้
- สามารถส่งสัญญาณไปแสดงที่จอ LED DISPLAY FULL COLOR ได้
- ตัวเครื่องมีจอ แสดงสถานะของเครื่อง
ด้านหน้าเครื่องแบ่งหมวดหมู่ไว้ 3 หมวดหมู่
– หมวดหมู่ SET
– หมวดหมู่ FUNCTION
– หมวดหมู่ INPUT SELECTION - ด้านหลังเครื่องมีช่องรับสัญญาณเข้า ดังนี้
– S1-DVI จำนวน 1 ช่อง
– S2-HDMI จำนวน 1 ช่อง
– S3-VGA และ S3-CV อย่างล่ะ 1 ช่อง
– S4-VGA และ S4-CV อย่างล่ะ 1 ช่อง
– S5-HDMI จำนวน 1 ช่อง - ด้านหลังเครื่องมีช่องส่งสัญญาณดังนี้
– MONITOR จำนวน 1 ช่อง
– LOOP จำนวน 1 ช่อง - ด้านหลังเครื่องมีช่องส่งสัญญาณออก ดังนี้
– DVI-OUT1 จำนวน 1 ช่อง
– DVI-OUT2 จำนวน 1 ช่อง - ด้านหลังเครื่องมีช่อง CTRL ดังนี้
– LAN1(100M) จำนวน 1 ช่อง
– LAN2(1000M) จำนวน 1 ช่อง
– COM จำนวน 1 ช่อง - สามารถใส่การ์ดส่งสัญญาณภาพได้ไม่น้อยกว่า 2 การ์ด
คุณลักษณะทางเทคนิค
– รองรับเอาต์พุต 2.6 MEGA-PIXEL ที่ผู้ใช้กำหนด
– ที่โหมด MOSAIC รองรับความละเอียดได้สูงสุด 2560×1536@60Hz
– มี LAYOUT พื้นฐานให้ใช้งาน 3 รูปแบบ ทำให้ง่ายต่อการควบคุมหนาจอหลัก และ หน้าจอด้านข้าง
– รองรับสัญญาณ ECHOING และ สัญญาณเข้า และ ออก แบบ VIEW REAL-TIME ได้โดยผ่านทางโปรแกรม
– รองรับ การแสดงภาพหลายหน้าจอ
– รองรับความละเอียดของภาพ 4K UHD
– รองรับการแทรกภาพและตัวอักษร
– รองรับ LUMA-KEY และ IMAGE TRANSPARENCY และ EDGE FEATHERING
– รองรับการสำรองข้อมูลของสัญญาณขาเข้าหลายระดับ และ สัญญาณออกแบบ หลายเครื่อง
– รองรับการปรับค่าความสว่างสัญญาณขาเข้าได้ โดยสามารถเลือกปรับค่าความสว่างจากสัญญาณขาเข้าได้ เป็นอิสระต่อกัน
– มีหนังสือรับรองการสำรองอะไหล่ไม่น้อยกว่า 5 ปี โดยมีสำเนาจากโรงงานผู้ผลิต พร้อมระบุชื่อโครงการ
