Rollable LED full color Display

Rollable LED full color Display (จอ LED ม้วนเก็บได้)

Rollable LED Display Proedu1 หรือจอ LED Full Color ม้วนได้ เป็นจอแสดงผล LED ที่ออกแบบให้แผงจอเคลื่อนขึ้นและม้วนเก็บด้วยโครงสร้างเชิงกล เมื่อเปิดใช้งาน จอจะคลี่ลงเพื่อแสดงภาพสีเต็มรูปแบบ และเมื่อเลิกใช้งานสามารถยกเก็บบริเวณด้านบนได้ รูปแบบนี้ช่วยให้พื้นที่ดูเรียบร้อยและเหมาะกับงานที่ไม่ต้องการให้จอขนาดใหญ่บดบังพื้นที่ตลอดเวลา

แคตตาล็อกระบุว่าจอใช้เทคโนโลยี GOB (Glue on Board) เพื่อเพิ่มการปกป้องพื้นผิวโมดูล LED พร้อมโครงสร้างม้วนแบบใช้มอเตอร์และการควบคุมการยก จอมีตัวเลือก Pixel Pitch หลายระดับ ตั้งแต่ P0.78 ถึง P3.9 เพื่อให้เลือกความละเอียดให้สัมพันธ์กับขนาดจอและลักษณะพื้นที่จริง เนื่องจากเป็นสินค้าสั่งผลิตตามโครงการ ขนาดจอ Pixel Pitch ระบบควบคุม โครงสร้างติดตั้ง และชุดจ่ายไฟต้องออกแบบและยืนยันก่อนเสนอราคา

จุดเด่นของจอ LED Full Color แบบม้วนได้

• ม้วนเก็บและยกลงด้วยระบบมอเตอร์: โครงสร้างแบบ Mechanical Roll ช่วยให้จอเคลื่อนขึ้นลงและเก็บซ่อนเมื่อไม่ใช้งาน
• ติดตั้งแบบซ่อนงานได้: แคตตาล็อกแสดงฝาครอบซ่อนเป็นอุปกรณ์เสริม เหมาะกับงานตกแต่งที่ต้องการความเรียบร้อย
• รองรับหลาย Pixel Pitch: มีตัวเลือก P0.78, P0.9, P1.25, P1.56, P1.95, P2.6 และ P3.9
• GOB Protection: แคตตาล็อกระบุคุณสมบัติช่วยป้องกันน้ำ ฝุ่น ความชื้น และแรงกระแทกที่พื้นผิวโมดูล
• มุมมองกว้าง: ระบุมุมมองประมาณ 140–160 องศา ช่วยให้ผู้ชมในตำแหน่งด้านข้างยังมองเห็นเนื้อหาได้
• ขนาดปรับตามโครงการ: สามารถกำหนดขนาดจอและรูปแบบติดตั้งให้เหมาะกับพื้นที่ โดยต้องผ่านการสำรวจและยืนยันแบบ
• ชุดจ่ายไฟภายนอก: แคตตาล็อกแสดง External Power Box และระบบแรงดันต่ำภายนอก 24/36V DC ตามการกำหนดค่า ซึ่งต้องยืนยันก่อนสั่งผลิต

โครงสร้างและหลักการทำงาน Rollable LED full color Display

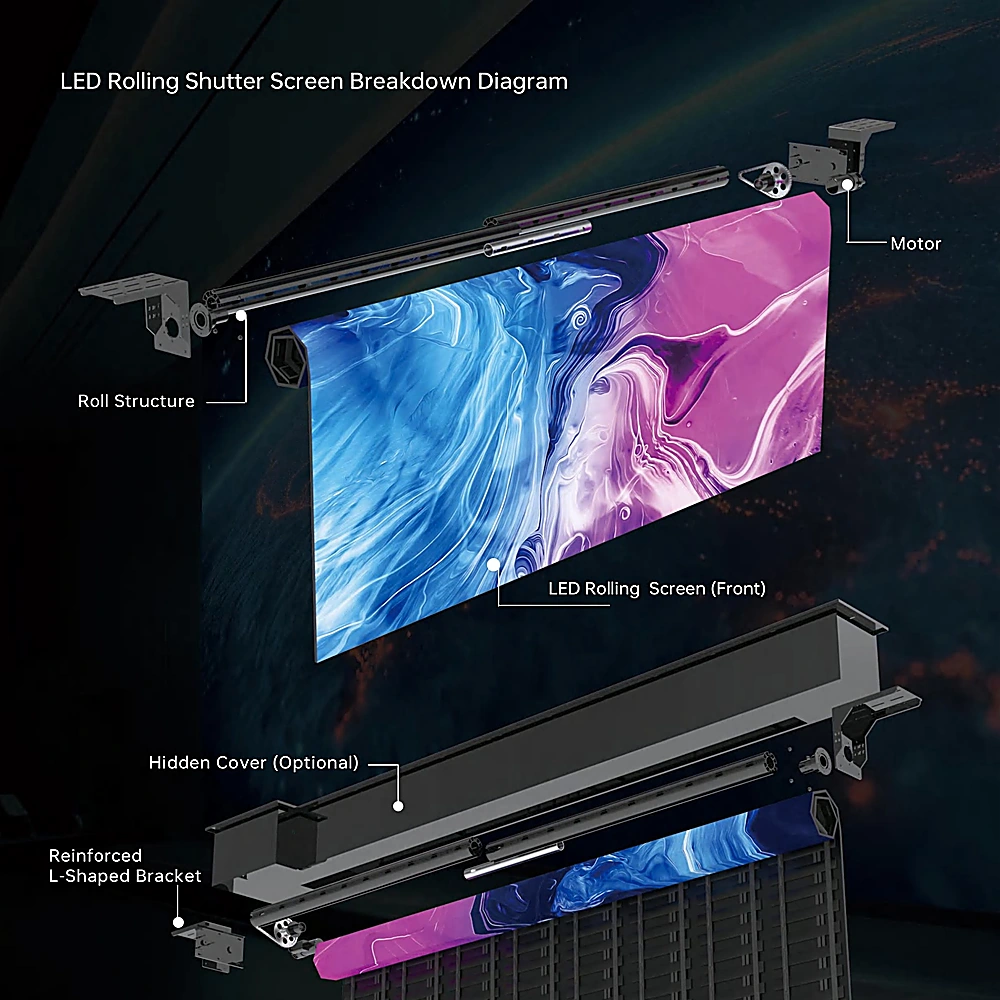

ส่วนประกอบหลักที่เห็นในแผนภาพประกอบด้วยแผงจอ LED แบบม้วนได้ ชุดแกนม้วน โครงยึด มอเตอร์ และฝาครอบซ่อนซึ่งเป็นตัวเลือก การทำงานใช้มอเตอร์ขับชุดม้วนเพื่อยกหรือคลี่แผงจอ โดยแคตตาล็อกระบุการควบคุมการยกแบบปุ่มเดียว รายละเอียดของระบบควบคุม รีโมต สวิตช์ หรือการเชื่อมต่อกับระบบควบคุมห้องต้องยืนยันตามแบบงานจริง

โครงสร้างจอม้วนต่างจากจอ LED แบบตู้ Cabinet ทั่วไป จึงจำเป็นต้องพิจารณาพื้นที่เหนือจอ จุดรับน้ำหนัก แนวระดับ ระยะเผื่อสำหรับชุดมอเตอร์ ระบบไฟ และเส้นทางเดินสายสัญญาณก่อนผลิต การสำรวจหน้างานจึงเป็นขั้นตอนสำคัญเพื่อให้ขนาดจอและตำแหน่งติดตั้งสอดคล้องกับสถาปัตยกรรมของห้อง

เทคโนโลยี GOB Protection

GOB เป็นกระบวนการเคลือบปกป้องบริเวณเม็ด LED และพื้นผิวโมดูล แคตตาล็อกของ Proedu1 ระบุประโยชน์ด้านการป้องกันน้ำ ฝุ่น ความชื้น และแรงกระแทก รวมถึงช่วยลดผลกระทบต่อชิปในสภาพแวดล้อมที่ซับซ้อน คุณสมบัตินี้เหมาะกับจอม้วนที่พื้นผิวมีการเคลื่อนตัวระหว่างการใช้งาน อย่างไรก็ตาม ระดับการป้องกันและเงื่อนไขการใช้งานจริงต้องอ้างอิงแบบผลิตภัณฑ์ที่เลือกและเอกสารยืนยันของโครงการ

เหมาะสำหรับใครและพื้นที่แบบใด Rollable LED full color Display

จอ LED Full Color ม้วนได้เหมาะกับองค์กรที่ต้องการภาพขนาดใหญ่และต้องการคืนพื้นที่หรือซ่อนจอหลังใช้งาน ตัวอย่างพื้นที่ตามแคตตาล็อก ได้แก่ ห้องเรียน ห้องประชุม ห้างสรรพสินค้า และศูนย์แสดงสินค้า นอกจากนี้ยังประยุกต์ใช้กับพื้นที่หน้าร้านหรือบริเวณบานม้วนเพื่อแสดงสื่อประชาสัมพันธ์ได้ ทั้งนี้ต้องประเมินโครงสร้างอาคาร สภาพแวดล้อม ระยะรับชม และความสว่างของพื้นที่ก่อนเลือกรุ่น

• ห้องประชุมและห้องเรียน: ใช้แสดงงานนำเสนอ วิดีโอ และเนื้อหาการเรียนรู้ โดยซ่อนจอได้เมื่อไม่ใช้งาน
• โชว์รูมและศูนย์แสดงสินค้า: เหมาะกับงานนำเสนอภาพสีเต็มรูปแบบและต้องการจุดเด่นทางสายตา
• พื้นที่ค้าปลีกและห้างสรรพสินค้า: ใช้สำหรับสื่อประชาสัมพันธ์ โดยกำหนดขนาดให้สอดคล้องกับช่องเปิดและพื้นที่ติดตั้ง
• งานออกแบบภายใน: เหมาะกับพื้นที่ที่ต้องการซ่อนอุปกรณ์แสดงผลเพื่อคงภาพลักษณ์ของห้อง

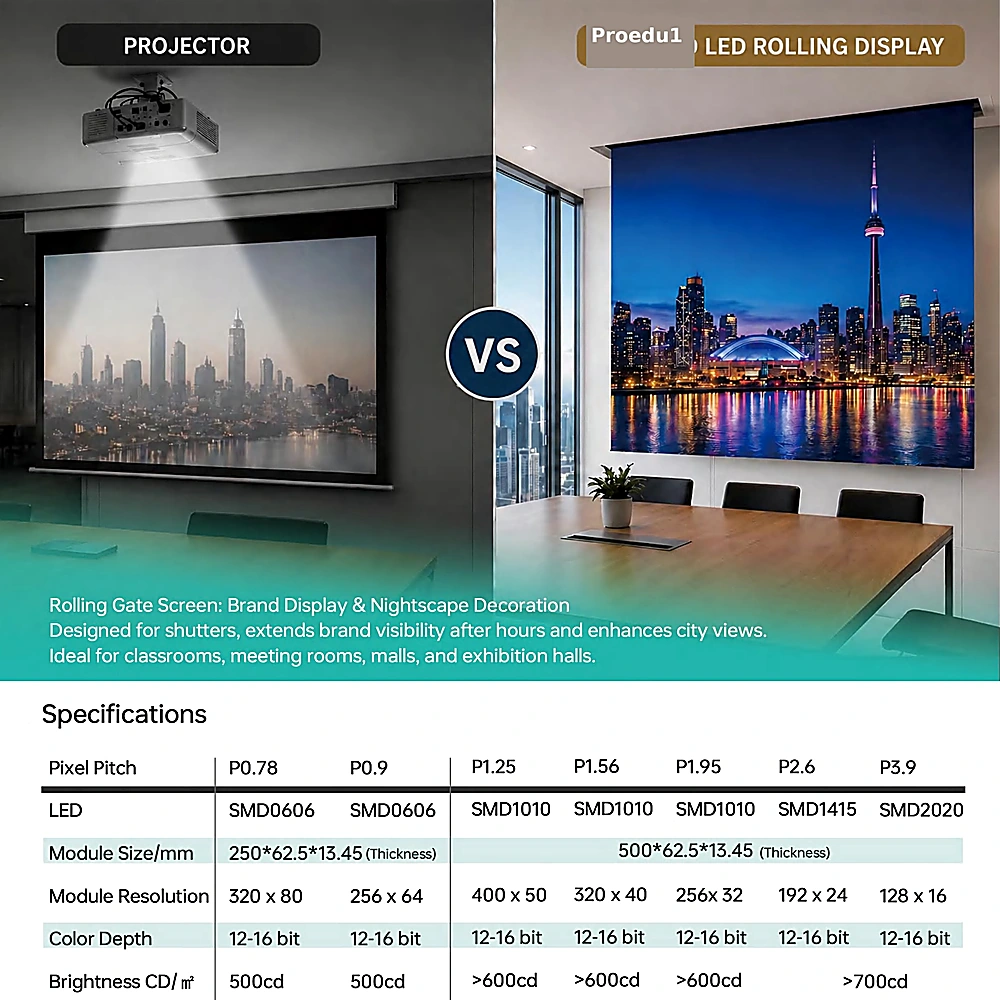

ข้อมูลทางเทคนิคจากแคตตาล็อก

ตารางต่อไปนี้เป็นข้อมูลของชุด Rolling Gate ในแคตตาล็อก ผู้ซื้อควรยืนยันค่าทางเทคนิคของรุ่นและขนาดที่จะผลิตอีกครั้งในใบเสนอราคา

• Color Depth: 12–16 bit
• Brightness: 500, มากกว่า 600 หรือมากกว่า 700 cd/m² ตาม Pixel Pitch และการกำหนดค่า
• Refresh Rate: 3,840 Hz
• น้ำหนัก: 17 กก./ตร.ม.
• กำลังไฟสูงสุด: 512 วัตต์/ตร.ม.
• กำลังไฟเฉลี่ย: 170 วัตต์/ตร.ม.
• ระดับการป้องกันที่ระบุในตาราง: ด้านหน้า IP65 / ด้านหลัง IP41

วิธีเลือก Pixel Pitch ของจอ LED ม้วนได้

Pixel Pitch คือระยะห่างระหว่างเม็ดพิกเซล หน่วยเป็นมิลลิเมตร ค่ายิ่งเล็ก ความหนาแน่นของพิกเซลยิ่งสูงและเหมาะกับการรับชมในระยะใกล้มากขึ้น แต่ต้นทุนและรูปแบบโมดูลก็แตกต่างกัน การเลือกจึงไม่ควรดูเฉพาะความละเอียด ควรพิจารณาความกว้างและความสูงของจอ ระยะรับชมใกล้สุด เนื้อหาที่จะแสดง ความสว่างโดยรอบ และงบประมาณร่วมกัน

ทีมงาน All Educare สามารถช่วยคำนวณจำนวนพิกเซลจากขนาดจอและ Pixel Pitch พร้อมตรวจสอบพื้นที่เหนือจอสำหรับชุดม้วน เพื่อจัดทำแบบและใบเสนอราคาที่สัมพันธ์กับหน้างานจริง ดูผลิตภัณฑ์ที่เกี่ยวข้องในหมวด LED Full Color Display หรืออ่านเพิ่มเติมว่า จอ LED Full Color Display คืออะไร

อุปกรณ์ ขอบเขตงาน และการรับประกัน

ต้องยืนยันตามใบเสนอราคา: แคตตาล็อกไม่ระบุรายการอุปกรณ์มาตรฐานภายในกล่อง เงื่อนไขการรับประกัน ระยะเวลารับประกัน ระยะเวลาผลิต และรายละเอียดงานติดตั้งอย่างครบถ้วน รายการชุดมอเตอร์ โครงยึด ฝาครอบ ระบบควบคุม ชุดจ่ายไฟ อุปกรณ์ส่งสัญญาณ สายสัญญาณ งานโครงสร้าง และบริการติดตั้งจึงต้องระบุแยกให้ชัดเจนก่อนสั่งซื้อ

ราคา Rollable LED full color Display

ราคา: สอบถามราคา เนื่องจากเป็นสินค้าสั่งผลิต ราคาแตกต่างตามขนาดจอ Pixel Pitch ความละเอียด ระบบม้วน รูปแบบฝาครอบ ระบบควบคุม โครงสร้างติดตั้ง และเงื่อนไขหน้างาน สถานะสินค้าและกำหนดส่งต้องยืนยันก่อนออกใบสั่งซื้อ

ส่งขนาดพื้นที่ ความกว้าง × ความสูง ระยะรับชม รูปถ่ายตำแหน่งติดตั้ง และลักษณะเนื้อหาที่ต้องการแสดงให้ทีมงานประเมินเบื้องต้น
